Détails sur le produit:
|
| Article: | récepteurs de la vidéo BIDI de 6G IDS doubles | technologie: | 2 récepteur dans BOSA, 1 fibre |
|---|---|---|---|
| Paquet: | SFP | Longueur d'onde centrale: | RX1_1310nm/RX2_1490nm |
| Interface: | LC recto | Température de fonctionnement: | -5 à 70°C |
| Garantie: | 3 ans | Mots-clés: | 6G-SDI double PIN Receiver Module |

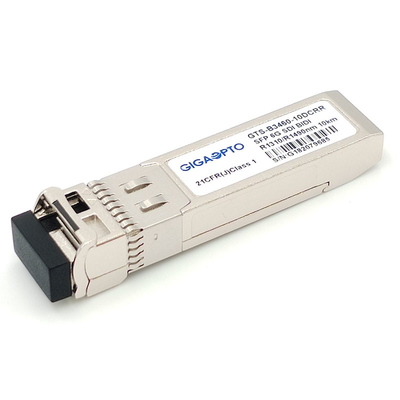

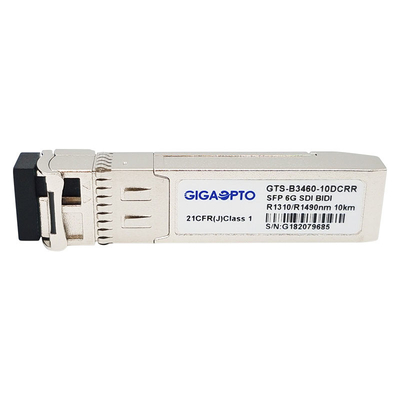

module de récepteurs de la borne 10km SMF BIDI LC de 6G IDS SMPTE SFP RX1310nm RX1490nm double Non-MSA
Spécifications fonctionnelles
| Nom d'article | doubles récepteurs de 6G IDS SMPTE SFP | P/N | GTS-B3460-10DCRR |
| Type de module | Double RX dans BOSA, 1 fibre | Largeur de bande (GBP) | 0.143Gbps - 5.94Gbps |
| Facteur de forme | SFP BIDI | Environnement | Fonctionnement de -5 à 70°C |
| Longueur d'onde | RX1_1310nm/RX2_1490nm | Portée | 10km @ 9/125μm SMF |
| Type de connecteur | Simplex de LC | Type de câble | G.652 SMF |
| Pièce d'émetteur | NON-DÉTERMINÉ | Type de récepteur | Détecteur photoélectrique de PIN |
| Tension d'alimentation électrique | 3.3V | Courant d'approvisionnement (maximum) | 500mA |
| Sensibilité de récepteur | <-15dbm> | Puissance de saturation d'entrée | > 0dBm |
| Diagnostic (DDM/DOM) | Appui | Pin Assignment | Non-MSA Pinout |
| Poids spécifique | 0.025kg | Temps limité de garantie | 36-Month |
| Application | SD/HD/3G/6G IDS | ||
Description
Le GTS-B3460-10DCRR est un 1 module de récepteur à canal double bidirectionnel de fibre conçu pour recevoir les signaux numériques périodiques optiques comme défini dans SMPTE 297-2006. Il soutient les débits de 143Mb/s aux taux 5.94Gb/s.This que le double module de récepteur est spécifiquement conçu pour la représentation robuste en présence des modèles pathologiques d'IDS pour SMPTE 259M, SMPTE 344M, SMPTE 292M, SMPTE 424M et ST-2081 périodiques.
Il est avec le connecteur mâle de SFP 20 pour permettre la capacité chaude de prise. C'est avec l'indépendant deux 1310 nanomètre et détecteur de photo de PIN de 1490 nanomètre. Une distance maximum de 10 kilomètres est réalisable avec les signaux 6Gb/s pathologiques.
Caractéristiques
Application
Norme
Définition de Pin
| Pin aucun | Symbole | Nom/description | Puissance Seq. | Notes |
| 1 | Virez | Au sol de récepteur | 1er | |
| 2 | RD2- |
DONNÉES inversées du récepteur (1310nm). Le C.A. a couplé. CML-O |
3ème | |
| 3 | RD2+ |
DONNÉES Non-inversées du récepteur (1310nm). Le C.A. a couplé. CML-O |
3ème | |
| 4 | MOD_ABS | Le module absent, se relient pour virer dans le module | 3ème | 1 |
| 5 | Câble coaxial | ligne à 2 fils d'horloge d'interface série, LVTTL-I | 3ème | 2 |
| 6 | SDA | ligne de données à 2 fils d'interface série, LVTTL-I/O | 3ème | 2 |
| 7 | Virez | Au sol de récepteur | 3ème | |
| 8 | OR | Non relié | 3ème | |
| 9 | OR | Non relié | 3ème | |
| 10 | RX_LOS1 |
Perte du récepteur (1490nm) de l'indication de signal, LVTTL-O Haut : perte de signal Le bas : signal détecté |
1er | 3 |
| 11 | Virez | Au sol de récepteur | 1er | |
| 12 | RD1- |
DONNÉES inversées du récepteur (1490nm). Le C.A. a couplé. CML-O |
3ème | |
| 13 | RD1+ |
DONNÉES Non-inversées du récepteur (1490nm). Le C.A. a couplé. CML-O |
3ème | |
| 14 | Virez | Au sol de récepteur | 1er | |
| 15 | VccR | Alimentation d'énergie de récepteur | 2ème | |
| 16 | VccR | Alimentation d'énergie de récepteur | 2ème | |
| 17 | Virez | Au sol de récepteur | 1er | |
| 18 | OR | Non relié | 3ème | |
| 19 | OR | Non relié | 3ème | |
| 20 | RX_LOS2 |
Perte du récepteur (1310nm) de l'indication de signal, LVTTL-O Haut : perte de signal Le bas : signal détecté |
1er | 4 |
Puissance Seq. : Ordre d'engagement de Pin pendant le branchement chaud.
La note 1. MOD_ABS est reliée à VeeT à l'intérieur du module.
La note 2. SDA&SCL (I2C) sera tirée vers le haut avec 4.7k - les résistances 10kΩ sur le panneau de centre serveur.
La note 3. RX_LOS1 sera tirée vers le haut avec 4.7k - les résistances 10kΩ sur le panneau de centre serveur.
La note 4. T RX_LOS2 sera tirée vers le haut avec 4.7k - les résistances 10kΩ sur le panneau de centre serveur.
Contour de paquet
Les dimensions sont dans les millimètres. Toutes les dimensions sont ±0.1mm sauf indication contraire. (Unité : millimètre)
