Détails sur le produit:
|
| Product Name: | 10GBASE-BX XFP | Transmission: | 10km |
|---|---|---|---|
| Wavelength: | 1270nm-TX / 1330nm-RX | Component: | DFB+PIN |
| Connector: | LC | Keyword: | 10GBASE-BX XFP |
| Mettre en évidence: | Émetteur-récepteur 10GBASE-BX optique bidirectionnel,Émetteur-récepteur optique bidirectionnel de XFP,Bidirectionnel l'autre module optique d'émetteur-récepteur |
||

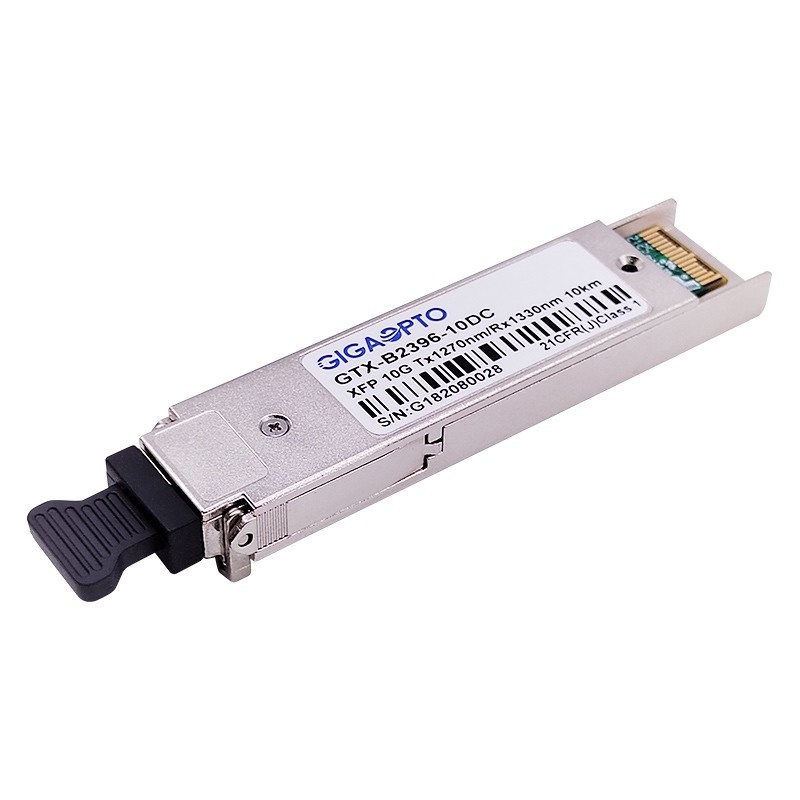

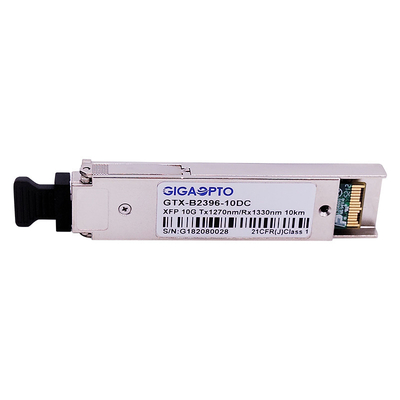

Les DOM bidirectionnels de l'émetteur-récepteur 1270nm/1330nm 10km LC de 10GBASE-BX XFP
Description
Gigaopto's10GBASE-BX XFP est un module bidirectionnel chaud-que l'on peut brancher d'émetteur-récepteur de XFP.
La section d'émetteur emploie un 1270nm DFB, qui est laser de la classe 1 conforme selon la norme de sécurité internationale IEC-60825. La section de récepteur emploie un récepteur de photodiode de PIN 1330nm, qui fournit la transmission de 10km au-dessus de la fibre de mode unitaire de monocaténaire (G.652 SMF).
Les fonctions diagnostiques de la surveillance de Digital (DDM) sont disponibles par l'intermédiaire d'une interface d'I2C, qui fournit le suivi en temps réel de la température d'émetteur-récepteur, polarisation de laser actuelle, puissance optique, ont reçu la puissance et la tension d'alimentation optiques d'émetteur-récepteur.
Le 10GBASE-BX XFP est conforme à la rév. de XFP MSA 4,5 caractéristiques, 10 caractéristiques de Gigabit Ethernet (10GBASE-LR/LW par IEEE 802.3ae), et Manche de la fibre 10G (1200-SM-LL-L). L'émetteur-récepteur est également un produit de laser de la classe 1 qui est conforme aux normes FDA/CDRH et IEC-60825.
Spécifications
| Nom de produit | 10GBASE-BX XFP | Numéro de la pièce | GTX-B2396-10DC |
| Facteur de forme | XFP | Débit binaire (GBP) | 10Gbps |
| Longueur d'onde centrale | 1270nm - TX/1330nm - RX | Transmission | 10km |
| Connecteur | Simplex de LC | Type de câble | SMF |
| Pièce d'émetteur | DFB BiDi | Pièce de récepteur | PIN |
| Puissance de TX | -5 | 0dBm | Sensibilité de récepteur | < -14dBm=""> |
| Rapport d'extinction | > DB 3,5 | Puissance de surcharge | > 0,5 dBm |
| Puissance | <1> | Température de carter fonctionnante | 0 à 70°C/-40 à 85°C |
| DDM/DOM | Appui (défaut) | Temps limité de garantie | 3 ans |
Caractéristiques
Applications
Caractéristiques optiques de 10GBASE-BX XFP
| Paramètre | Symbole | Mn. | Typique | Maximum. | Unité |
| Budget de puissance | 9 | DB | |||
| Débit | 9,95 | 11,3 | GBP | ||
| Émetteur | |||||
| Longueur d'onde de centre | λC | 1260 | 1270 | 1280 | nanomètre |
| Largeur spectrale (- 20dB) | Δλ | 1 | nanomètre | ||
| Rapport latéral de suppression de mode | SMSR | 30 | DB | ||
| *note3 de puissance de sortie moyen | Tacaud, AVG | -5 | 0 | dBm | |
| Rapport d'extinction | ER | 3,5 | DB | ||
| Puissance moyenne d'émetteur | -30 | dBm | |||
| Bruit relatif d'intensité | RIN | -128 | dB/Hz | ||
| Le débronchement de TX affirment le temps | t_off | 10 | nous | ||
| Récepteur | |||||
| Longueur d'onde de centre | λC | 1320 | 1340 | nanomètre | |
| Sensibilité *note4 | PIN | -14 | dBm | ||
| Surcharge de récepteur | PMAX | 0,5 | dBm | ||
| La visibilité directe De-affirment | LOSD | -16 | dBm | ||
| La visibilité directe affirment | LOSA | -28 | dBm | ||
