Détails sur le produit:
|
| Nom de produit: | Émetteur-récepteur compatible de Cisco | Taux des données: | 10.3125Gbps |
|---|---|---|---|
| Longueur d'onde: | 1270~1610nm | Transmission: | 10km |
| Budget optique: | 10dB | Application: | centre de traitement des données, Ethernet 10G |
| Mettre en évidence: | émetteurs-récepteurs optiques de 1610nm Cisco,Émetteurs-récepteurs optiques de SMF Cisco,émetteurs-récepteurs compatibles de 10km CISCO |
||

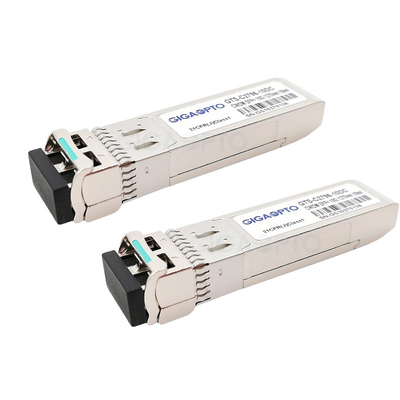

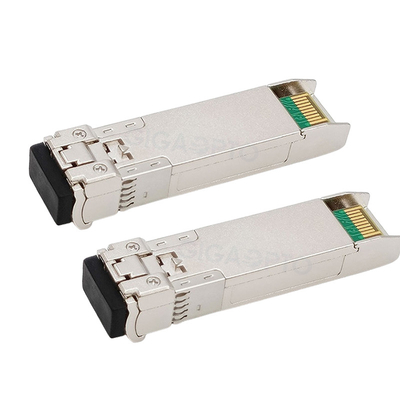

émetteurs-récepteurs optiques compatibles de 10Gbps SFP+ 1270~1610nm Cisco SMF 10km pour CWDM-SFP10G-xx-10
Description de produits de série de 10G SFP+ CWDM LR (1270~1610) nanomètre
Cet émetteur-récepteur compatible chaud-que l'on peut brancher de 10Gbps Cisco CWDM-SFP10G-xx-10 fournit une capacité élevée, solutions élevées de communication de largeur de bande pour les réseaux optiques multiplexés. Ce module d'émetteur-récepteur de CWDM SFP+ est conçu pour 10 liens de Gigabit Ethernet jusqu'à 10km au-dessus de la fibre unimodale de double-brin.
Il comporte un émetteur fortement fiable de CWDM DFB et le détecteur photoélectrique de PIN dans un connecteur optique du duplex LC. Il y a 18 longueurs d'onde centrales à partir de 1270 nanomètre disponible à 1610nm avec chaque étape 20nm. Un budget minimum garanti de lien optique du DB 10 est offert.
L'émetteur-récepteur CWDM-SFP10G-xx-10 est conforme avec SFF-8431, SFF-8432 et IEEE la Manche de la fibre 10GBASE-LR et 10G de 802.3ae. Les fonctions de diagnostics de Digital sont disponibles par l'intermédiaire d'un interface série à 2 fils, comme spécifique dans SFF-8472.
Spécifications fonctionnelles
| Marque compatible | Cisco | P/N (numéro de la pièce) | CWDM-SFP10G-xx-10 |
| Vendeur | Gigaopto | Débit (GBP) | 10,3 Gb/s |
| Longueur d'onde | 1270nm~1610nm | Portée | 10km |
| Interface | Double LC | Type de supports | G.652 SMF |
| Émetteur | CWDM DFB | Récepteur | PIN |
| Approvisionnement de tension | 3.3V | Sensibilité de Rx | <-14> |
| TX de puissance de sortie (dBm) | -6~+0.5dBm | Puissance d'entrée de saturation | <0> |
| Budget de puissance (DB) | DB 8,4 | Rapport d'extinction | >DB 3,5 |
| Dissipation de puissance | <1> | La température | 0 à 70°C (32 158°F) |
| DOM/DDM | Appui | OEM/ODM | Soutenu |
L'information de commande
| Numéro de la pièce | Description | CWDM/CH | Portée (kilomètres) | Connecteur | Couleur de verrou |
| CWDM-SFP10G-1270-10 | SFP+ 10Gbps Cisco CWDM LR | 1270nm | 10km | Duplex de LC | Mauve-clair |
| CWDM-SFP10G-1290-10 | SFP+ 10Gbps Cisco CWDM LR | 1290nm | 10km | Duplex de LC | Bleu de ciel |
| CWDM-SFP10G-1310-10 | SFP+ 10Gbps Cisco CWDM LR | 1310nm | 10km | Duplex de LC | Vert jaune |
| CWDM-SFP10G-1330-10 | SFP+ 10Gbps Cisco CWDM LR | 1330nm | 10km | Duplex de LC | Ocre jaune |
| CWDM-SFP10G-1350-10 | SFP+ 10Gbps Cisco CWDM LR | 1350nm | 10km | Duplex de LC | Rose |
| CWDM-SFP10G-1370-10 | SFP+ 10Gbps Cisco CWDM LR | 1370nm | 10km | Duplex de LC | Beige |
| CWDM-SFP10G-1390-10 | SFP+ 10Gbps Cisco CWDM LR | 1390nm | 10km | Duplex de LC | Blanc |
| CWDM-SFP10G-1410-10 | SFP+ 10Gbps Cisco CWDM LR | 1410nm | 10km | Duplex de LC | Argent |
| CWDM-SFP10G-1430-10 | SFP+ 10Gbps Cisco CWDM LR | 1430nm | 10km | Duplex de LC | Noir |
| CWDM-SFP10G-1450-10 | SFP+ 10Gbps Cisco CWDM LR | 1450nm | 10km | Duplex de LC | Jaune-orange |
| CWDM-SFP10G-1470-10 | SFP+ 10Gbps Cisco CWDM LR | 1470nm | 10km | Duplex de LC | Gris |
| CWDM-SFP10G-1490-10 | SFP+ 10Gbps Cisco CWDM LR | 1490nm | 10km | Duplex de LC | Volet |
| CWDM-SFP10G-1510-10 | SFP+ 10Gbps Cisco CWDM LR | 1510nm | 10km | Duplex de LC | Bleu |
| CWDM-SFP10G-1530-10 | SFP+ 10Gbps Cisco CWDM LR | 1530nm | 10km | Duplex de LC | Vert |
| CWDM-SFP10G-1550-10 | SFP+ 10Gbps Cisco CWDM LR | 1550nm | 10km | Duplex de LC | Jaune |
| CWDM-SFP10G-1570-10 | SFP+ 10Gbps Cisco CWDM LR | 1570nm | 10km | Duplex de LC | Orange |
| CWDM-SFP10G-1590-10 | SFP+ 10Gbps Cisco CWDM LR | 1590nm | 10km | Duplex de LC | Rouge |
| CWDM-SFP10G-1610-10 | SFP+ 10Gbps Cisco CWDM LR | 1610nm | 10km | Duplex de LC | Brown |
Caractéristiques
Application
Norme
Caractéristiques optiques
| Caractéristiques d'émetteur optique | |||||||
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | |
| De puissance de sortie moyen | TACAUD | -6 | 0,5 | dBm | |||
| Longueur d'onde centrale | λc | λc-6 | λc | λc+7.5 | nanomètre | 1 | |
| Largeur de spectre (- 20dB) | ∆λ | 1 | nanomètre | ||||
| Rapport latéral de suppression de mode | SMSR | 30 | DB | ||||
| Rapport d'extinction | ER | 3,5 | DB | ||||
| Bruit relatif d'intensité | RIN | -128 | dB/Hz | ||||
| Perte de retour optique | 12 | DB | |||||
| Pénalité d'émetteur et de dispersion | TDP | 3,2 | DB | ||||
| Émetteur OUTRE de puissance | POFF | -45 | dBm | ||||
| Diagramme d'oeil de sortie | Se conforme à IEEE802.3ae | ||||||
| Caractéristiques de récepteur optique | |||||||
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | |
| Longueur d'onde centrale | λc | 1260 | 1620 | nanomètre | |||
| Sensibilité de récepteur | PSEN | -14,4 | dBm | 2 | |||
| Puissance de saturation d'entrée (surcharge) | PSAT | 0,5 | dBm | ||||
| Réflectivité de récepteur | -12 | DB | |||||
| La visibilité directe De-affirment le niveau | LOSD | -17 | dBm | ||||
| La visibilité directe affirment le niveau | LOSA | -30 | dBm | ||||
| Hystérésis de visibilité directe | HYS | 0,5 | 6 | DB | |||
Longueur d'onde de la note 1. ITU-T G.694.2 CWDM à partir de 1270 nanomètre à 1610nm, chaque étape 20nm.
Note 2. mesurée avec une carte-test de PRBS 231 - 1, @10.3125Gbps, BER-12<10>.
