Détails sur le produit:
|
| Nom de produit: | Émetteur-récepteur 100GBASE-ZR4 | Type de forme: | QSFP28 |
|---|---|---|---|
| Composant: | WDM EML/SOA+PIN de LAN de 4 x | longueur d'onde: | 1295.6nm, 1300.1nm, 1304.6nm, 1309.1nm |
| Connecteur: | Duplex de LC | Max Distance: | 80km |
| CDR: | Double | Budget de puissance: | 30dB |
| Mots-clés: | Émetteur-récepteur de fibre de 100GBASE ZR4 80km | ||
| Mettre en évidence: | 100g qsfp28 zr4,qsfp28 100g 80km,100GBASE ZR4 |
||

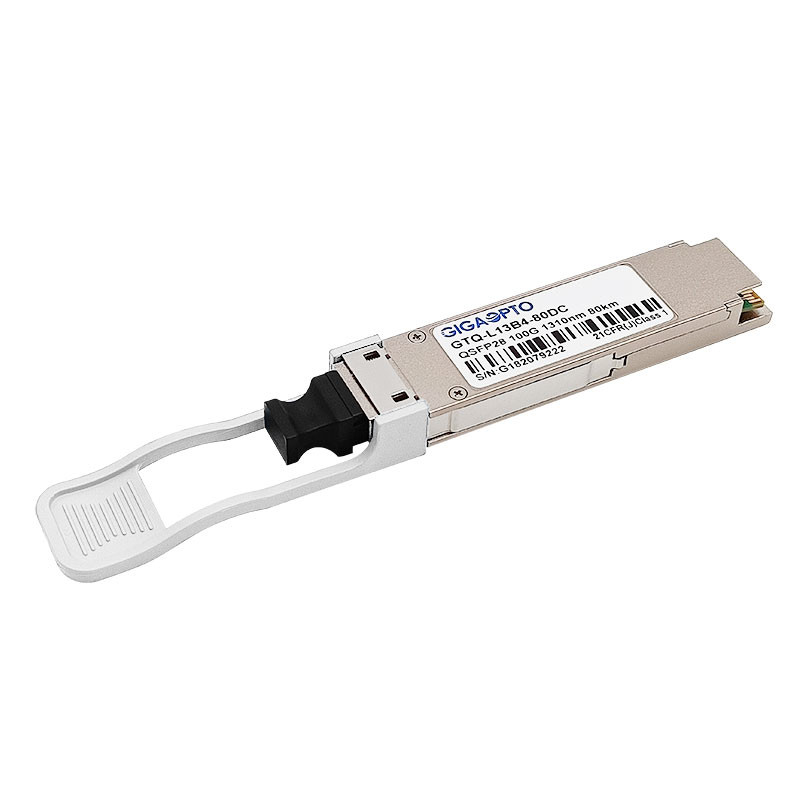

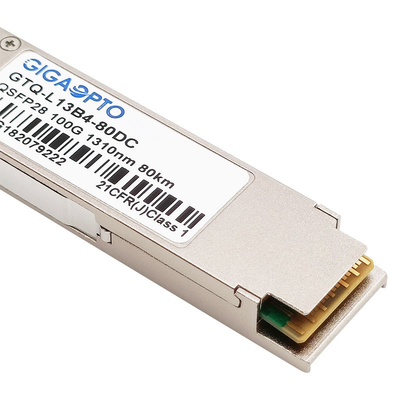

100G QSFP28 ZR4 avec de doubles CDR 80 kilomètres, λ1296-1309nm, mode LC-duplex et unitaire pour des liens de l'Ethernet 100GBASE-ZR4
Description
Le module d'émetteur-récepteur du GTQ-L13B4-80DC de Gigaopto conçu pour des applications de télécommunication optique conformes à 100GBASE-ZR4, fonctionnant au-dessus du câble à fibres optiques unimodal de double-brin avec quatre ruelles indépendantes de télécommunication optique, séparées entre eux utilisant la technologie de WDM de LAN, une transmission maximum peut jusqu'à distance de 80km (avec centre serveur FEC) et de 40km (sans centre serveur FEC).
Cet émetteur-récepteur de 100Gbase ZR4 se compose de deux sections : la haute performance EML a refroidi des émetteurs de laser de WDM TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) de LAN 4x25Gb/s et de hauts récepteurs de la sensibilité 4x25Gb/s SOA+PIN. Tout l'émetteur-récepteur est CE/RoHS a certifié et il est conforme avec des normes de sécurité du produit
Un EEPROM périodique dans l'émetteur-récepteur permet à l'utilisateur d'accéder à la surveillance d'émetteur-récepteur et aux données de configuration par l'intermédiaire de l'interface à 2 fils de gestion de QSFP. Cette interface emploie une adresse simple, A0h, avec une carte mémoire divisée en secteur inférieur et supérieur. Des données numériques de base du diagnostic (densité double) sont contenues dans le secteur inférieur tandis que des données spécifiques sont contenues dans une série de tables dans la zone de mémoire élevée.
Avec ces configurations, ce facile à installer, émetteur-récepteur permutable chaud de 100G ZR4 convient pour être employé pour la fibre du Fournisseur d'Accès Internet (ISP) à l'agrégation et à l'épine dorsale à la maison, les réseaux de noyau d'opérateur mobile et les interconnexions de site de mise en réseau mobile de voyage de retour et de Data Center
Spécifications
| Nom de produit | Émetteur-récepteur de 100GBASE ZR4 | Numéro de la pièce | GTQ-L13B4-80DC |
| Facteur de forme | WDM DE LAN QSFP28 | Max Data Rate | 103.125Gbps (4x 25.78Gbps) |
| Longueur d'onde | 1295.6nm, 1300.1nm, 1304.6nm, 1309.1nm | Max Link Distance | 80km |
| Connecteur | DUPLEX-LC | Type de câble | fibre unimodale |
| Type d'émetteur | WDM EML de LAN de 4 x | Type de récepteur | SOA+PIN |
| TX de puissance de sortie | 2~6.5dBm | Sensibilité de récepteur | <-28 dBm=""> |
| Puissance-budget (DB) | 30dB | Surcharge | > dBm 2 |
| Puissance | ≤6.5W | Rapport d'extinction | >6dB |
| DDM/DOM | Soutenu | Température ambiante | 0 à 70°C (32 158°F) |
| CDR (horloge et récupération de données) | CDR intégrés de TX et de RX | Format de modulation | NRZ |
| OEM/ODM | Soutenu | Garantie | 3 ans |
| Protocoles | IEEE 802.3ba 100GBASE-ZR4, CE, QSFP28 MSA, RoHS, SFF-8636, SFF-8665 | ||
| Rappel important | La pleine portée de 80km exige l'utilisation de FEC sur la plate-forme de centre serveur. Sans FEC, la portée est 40km | ||
Avis : Quand le long émetteur-récepteur de portée est employé dans la transmission courte de distance, svp assortie avec l'atténuateur approprié selon la table.
| Distance | ≤ 10km | ≤ 25km | ≤ 35km |
| Atténuateur | 15dB | 10dB | 5dB |
Caractéristiques
Applications
Compatibilité
Les émetteurs-récepteurs optiques de Gigaopto sont 100% compatible avec toutes les marques importantes de commutateur et n'endommageront pas des dispositifs d'OEM.
Afin d'assurer la qualité et la compatibilité de nos produits, chaque produit est soigneusement examiné sur l'équipement correspondant avant la livraison aux clients.
Pour cette compatibilité de 100G ZR4 GTQ-L13B4-80DC, référez-vous svp à la table de correspondance de P/N. Si la marque et le numéro de la pièce que vous recherchez n'est pas énumérée ci-dessous, svp nous fait savoir et nous serons enchantés pour te fournir plus de détails.
| Marque/numéro de la pièce compatibles correspondants | |||
| Marque | Numéro de la pièce | Marque | Numéro de la pièce |
| Gigaopto | GTQ-L13B4-80DC | Genévrier | QSFP-100GBASE-ZR4 |
| Cisco | QSFP-100G-ZR4-S | ||
