Détails sur le produit:
|
Produit: | 100GBASE SWDM4 | Date Taux: | 100Gb/s |
---|---|---|---|
Facteur de forme: | QSFP28 | Distance: | 150m@OM5/100m@OM4/75m@OM3 |
Connecteur: | LC duplex | Composant: | VCSEL + PIN |
Mots-clés: | 100G QSFP28 SWDM4, modules SWDM4 | ||
Mettre en évidence: | émetteur-récepteur de 850nm MMF,Émetteur-récepteur de 100GBASE-SWDM4 MMF,émetteur-récepteur de 940nm 100G QSFP28 |
Basé sur un accord multistandard d'industrie (SWDM-MSA), de manière rentable largeur de bande améliorant de 25G à 100G sans fibres existantes changeantes
Description

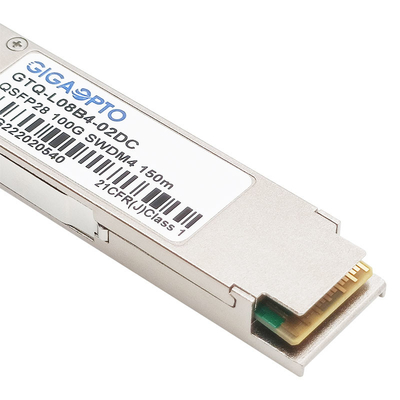

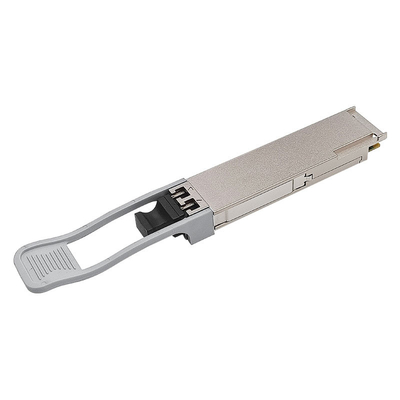

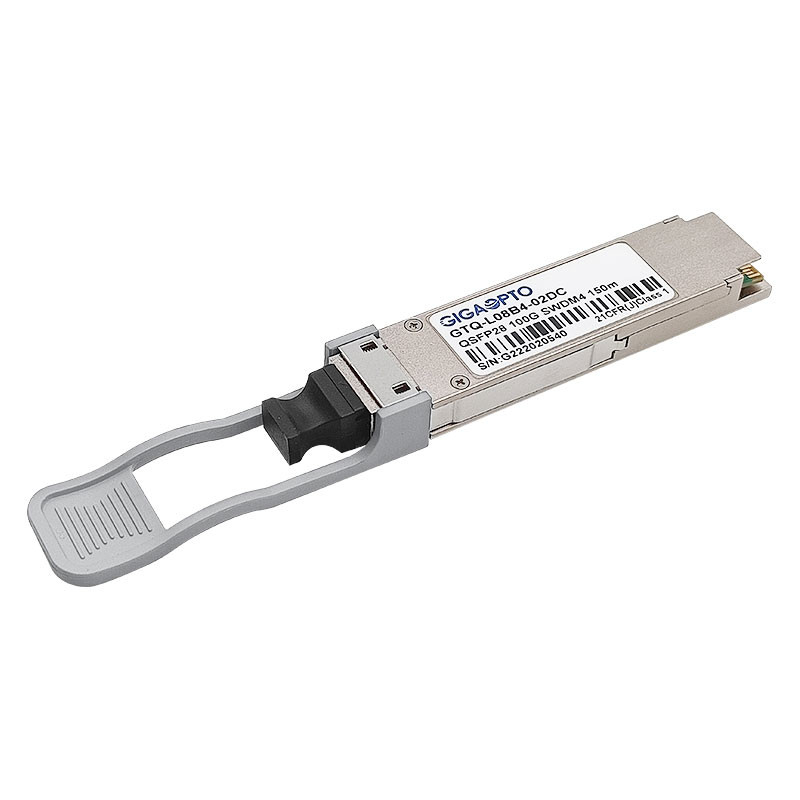

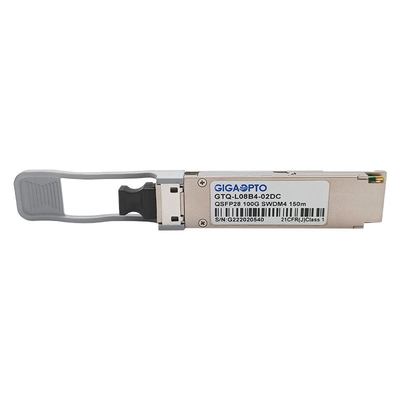

Le GTQ-L08B4-02DC de Gigaopto est un genre d'émetteur-récepteur optique que l'on peut brancher emploie la technologie de SWDM (multiplex à ondes courtes de Division) fonctionnant avec la fibre multimode, fournissant 4 canaux dans la région 850-940nm à 25.78Gbps/lanes, qui peut transmettre un signal 100G multiplexé au-dessus de fibre multimode duplex avec un connecteur de LC, une transmission maximum jusqu'à 75m sur OM3/100m sur OM4/150m sur OM5.
Les fonctions de diagnostics de Digital sont disponibles par l'intermédiaire d'une interface d'I2C, comme spécifique par le QSFP28 MSA.
Spécifications
Nom de produit | 100G SWDM4 | P/N | GTQ-L08B4-02DC |
Type de paquet | QSFP28 | Taux des données | 103.12Gbps (4×25.78Gbps) |
Distance de lien | 150m@OM5/100m@OM4/75m@OM3 | Type de câble | Fibre multimode |
Longueur d'onde (CH1-CH4) | 850nm, 880nm, 910nm, 940nm | Connecteur | Duplex de LC |
Tension d'alimentation électrique | +3.3V (typique) | Puissance | ≤ 3.5W |
Type d'émetteur | SWDM VCSEL | Type de récepteur | PIN |
Puissance de TX par ruelle | -5,5 | +3dBm | Sensibilité de récepteur | < -3=""> |
Rapport d'extinction | > 2dB | Format de modulation | NRZ |
Environnement | Opération : 0 à 70°C | DOM/DDM | appui |
Stockage : -40°C à 85°C | Garantie | 3 ans | |
Protocoles | 100G Ethernet, MSA conforme |
Caractéristique
Applications
Caractéristiques optiques
Paramètre d'émetteur | Ruelle | Minute | Typique | Maximum | Unité | Note |
Taux de signalisation, chaque ruelle | 25.78125±100ppm | Gb/s | ||||
Gamme de longueurs d'onde de ruelle |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nanomètre |
||
Format de modulation | NRZ | |||||
Différence dans la puissance de lancement entre deux ruelles quelconques | 4,5 | dBm | ||||
Largeur spectrale de RMS | 0,59 | nanomètre | 1 | |||
Amplitude optique de modulation (OMA), chaque ruelle | -5,5 | 3 | dBm | 2 | ||
Puissance moyenne de lancement par ruelle @ TX outre d'état | -30 | dBm | ||||
Puissance de lancement dans OMA sans TDEC |
Lane0 Lane1 Lane2 Lane3 |
-7 -7 -7,4 -7,7 |
dBm |
|||
Fermeture d'oeil d'émetteur et de dispersion |
Lane0 Lane1 Lane2 Lane3 |
4 4 4,4 4,8 |
DB |
3 |
||
Rapport d'extinction | 2 | DB | ||||
Tolérance optique de perte de retour | 12 | DB | ||||
Flux encerclé |
≥86% à 19 um ≤30% à 4,5 um |
4 | ||||
Définition de masque d'oeil d'émetteur {X1, X2, X3, Y1, Y2, Y3} Le rapport de coup 1.5x10-3 frappe par échantillon |
{0,3, 0,38, 0,45, 0,35, 0,41, 0,5} |
|||||
Notes : 1. La largeur spectrale de RMS est l'écart type du spectre. 2. La valeur la plus basse normative d'OMA pour un émetteur conforme est “puissance de lancement dans OMA sans TDEC, chaque ruelle (minute)” plus la valeur réelle de “TDEC”, mais avec une valeur au moins de “OMA, chaque ruelle (minute)”. 3. TDEC est calculé à partir du TDECm mesuré suivre les méthodes dans 3,6. TDECm est mesuré après la méthode dans la clause 95.8.5 d'IEEE 802,3 utilisant un récepteur de référence de largeur de bande de 12,6 gigahertz pour toutes les ruelles. 4. Si mesuré dans le type A1a.2 ou le type fibre d'A1a.3 50 um selon le CEI 61280-1-4. |
Paramètre de récepteur | Ruelle | Minute | Typique | Maximum | Unité | Note |
Taux de signalisation, chaque ruelle | 25.78125±100ppm | Gb/s | ||||
Gamme de longueurs d'onde de ruelle |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nanomètre |
||
Format de modulation | NRZ | |||||
Seuil de dommages | 4,4 | dBm | ||||
La moyenne reçoivent la puissance, chaque ruelle |
Lane0 Lane1 Lane2 Lane3 |
-9,5 -9,4 -9,4 -9,4 |
3,4 |
dBm |
||
Puissance de récepteur, chaque ruelle (OMA) | 3 | dBm | ||||
Réflectivité de récepteur | -12 | DB | ||||
sensibilité non soulignée de récepteur (OMA) |
Lane0 Lane1 Lane2 Lane3 |
-8,2 -8,4 -8,6 -8,8 |
dBm |
1 |
||
RX_Los_Assert | -30 | dBm | ||||
RX_Los_De-ASSERT | -12 | dBm | ||||
RX_Los_Hysteresis | 0,5 | dBm | ||||
sensibilité 1.unstressed aux JUJUBES de 5E-5 (pré FEC) |
Caractéristiques électriques
Caractéristiques de signal électriques d'entrée d'émetteur (TP1) | Minute | Typique | Maximum | Unité |
Signalant le taux par ruelle (gamme) | ± 25,78125 100 pages par minute | GBD | ||
Perte de retour différentielle d'entrée | Équation (83E-5) | DB | ||
Différentiel à la perte de retour commune d'entrée de mode | Équation (83E-6) | DB | ||
Disparité différentielle d'arrêt | 10 | % | ||
Essai d'entrée soumis à une contrainte par module | Voir le 83E3.4.1 | |||
Tolérance différentielle de tension d'entrée PK-PK | 900 | système mv | ||
Tension de mode commun de C.C | -350 | 2850 | système mv | |
Gamme finie simple de tolérance de tension | -0,4 | 3,3 | V | |
Caractéristiques électriques du signal de sortie de récepteur (TP4) | Minute | Typique | Maximum | Unité |
Signalant le taux par ruelle (gamme) | ± 25,78125 100 pages par minute | GBD | ||
Tension de sortie de commun-mode à C.A. (RMS) | 17,5 | système mv | ||
Tension de sortie différentielle | 900 | système mv | ||
Largeur d'oeil | 0,57 | UI | ||
Taille d'oeil, différentiel | 228 | système mv | ||
Fermeture verticale d'oeil | 5,5 | DB | ||
Perte de retour de sortie différentielle | Équation (83E-2) | DB | ||
Terrain communal à la perte de retour différentielle de conversion de mode | Équation (83E-3) | DB | ||
Disparité différentielle d'arrêt | 10 | % | ||
Temps de transition (20% 80%) | 12 | picoseconde | ||
Tension de mode commun de C.C | -350 | 2850 | système mv |
Dimensions mécaniques
Unité : millimètre,
