Détails sur le produit:
|
| Nom de produit: | émetteur-récepteur de 6G IDS CWDM | Taux des données: | 50Mbps~6Gbps |
|---|---|---|---|
| Paquet: | SFP | Interface: | Duplex de LC |
| Portée de fibre: | 20km | Mots-clés: | émetteur-récepteur de 6G UHD-SDI |
6Gbps CWDM 1270nm - module visuel de l'émetteur-récepteur 1450nm pour SD/HD/3G/6G/SDI
Description de produits de 6sériesd'émetteur-récepteurdeG-SDICWDMSFP1270nm~1450nm
Cette série d'émetteur-récepteur de la vidéo 6Gbps est la haute performance, module rentable pour des applications à deux voies de transmission vidéo.
Il soutient des débits de 50Mbps à 5.94Gbps et est spécifiquement conçu pour la représentation robuste en présence des modèles pathologiques d'IDS pour les taux SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M et ST-2081 périodiques. Une portée maximum de lien jusqu'à 20km au-dessus de la fibre unimodale (SMF) par l'intermédiaire de la longueur d'onde de CWDM à partir de 1270 nanomètre au canal 1450nm.

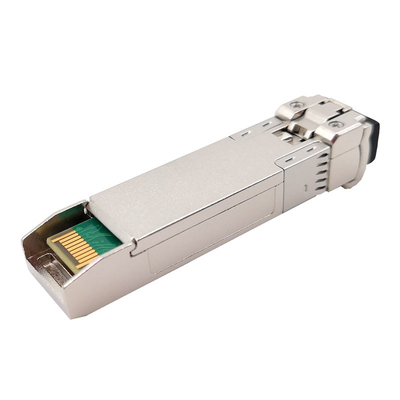

L'émetteur-récepteur inclut trois sections : un laser de DFB, une photodiode de PIN intégrée avec un préamplificateur de transport-impédance (TIA), Reclocker, et un contrôleur de MCU. L'émetteur-récepteur est conforme avec l'accord multisource de SFP (MSA), il est avec le connecteur mâle de SFP+ 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'un I2C.
Spécifications fonctionnelles
| Nom de produit | 6G vidéo CWDM SFP | Débit binaire | 50 Mbits/s - 5,94 Gbit/s |
| Type de module | Émetteur + récepteur | MSA/Non-MSA Pinout | MSA |
| Facteur de forme | SFP | Température de fonctionnement | /Industrial commercial |
| La Manche de longueur d'onde | CWDM (1270~1450) nanomètre | Transmission | 20km |
| Connecteur optique | Duplex LC | Type de câble | G.652 SMF |
| Type de LD | DFB CWDM | Type de palladium | PIN |
| Tension d'alimentation | 3.3V | Approvisionnement actuel | 400mA (maximum) |
| Puissance de TX | -6~0dBm | Sensibilité de récepteur | < -14dB=""> |
| Rapport d'extinction | >7.0dB | Surcharge de récepteur | > 0.5dBm |
| Diagnostic de Digital | Soutenu | Garantie | 3 ans |
| Appui pathologique visuel de modèles | oui | Poids | 0.025kg |
| Application | SD/HD/3G/6G IDS | ||
Caractéristiques
0°C à +70°C
-40°C à +85°C
Applications
L'information de commande

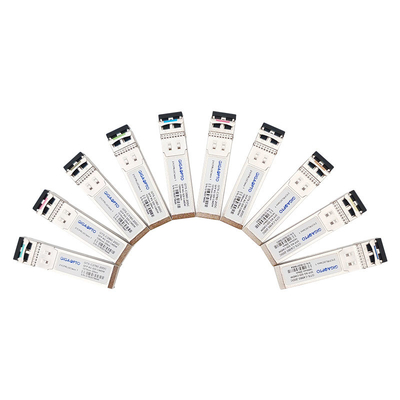

| Numéro de la pièce | Description | Débit | La Manche de CWDM | Distance de câble | Couleur de verrou |
| GTS-C2760-20DC | borne 20km SMF double LC MSA du module 1270nm de 6G IDS CWDM DFB SFP | 6Gbps | 1270nm /-C27 | 20km | Mauve-clair |
| GTS-C2960-20DC | borne 20km SMF double LC MSA du module 1290nm de 6G IDS CWDM DFB SFP | 6Gbps | 1290nm/- C29 | 20km | Bleu de ciel |
| GTS-C3160-20DC | borne 20km SMF double LC MSA du module 1310nm de 6G IDS CWDM DFB SFP | 6Gbps | 1310nm/- C31 | 20km | Vert jaune |

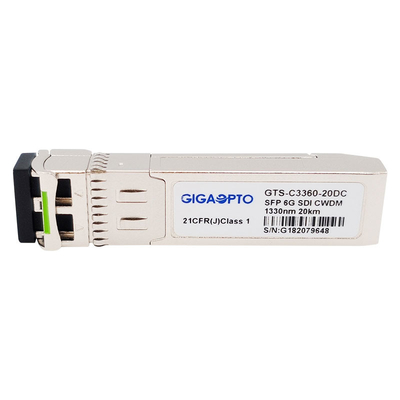

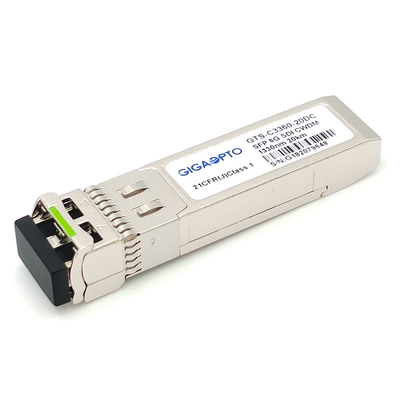

| GTS-C3360-20DC | borne 20km SMF double LC MSA du module 1330nm de 6G IDS CWDM DFB SFP | 6Gbps | 1330nm/- C33 | 20km | Ocre jaune |
| GTS-C3560-20DC | borne 20km SMF double LC MSA du module 1350nm de 6G IDS CWDM DFB SFP | 6Gbps | 1350nm/- C35 | 20km | Rose |
| GTS-C3760-20DC | borne 20km SMF double LC MSA du module 1370nm de 6G IDS CWDM DFB SFP | 6Gbps | 1370nm/- C37 | 20km | Beige |
| GTS-C3960-20DC | borne 20km SMF double LC MSA du module 1390nm de 6G IDS CWDM DFB SFP | 6Gbps | 1390nm/- C39 | 20km | Blanc |
| GTS-C4160-20DC | borne 20km SMF double LC MSA du module 1410nm de 6G IDS CWDM DFB SFP | 6Gbps | 1410nm/- C41 | 20km | Argent |
| GTS-C4360-20DC | borne 20km SMF double LC MSA du module 1430nm de 6G IDS CWDM DFB SFP | 6Gbps | 1430nm/- C43 | 20km | Noir |
| GTS-C4560-20DC | borne 20km SMF double LC MSA du module 1450nm de 6G IDS CWDM DFB SFP | 6Gbps | 1450nm/- C45 | 20km | Jaune-orange |
PIN Definition
