Détails sur le produit:
|
| Type de produit: | 100BASE double BIDI CSFP | Débit: | 155Mbps |
|---|---|---|---|
| La Manche 1: | TX1310nm/RX1490nm | La Manche 2: | TX1310nm/RX1490nm |
| Transmission: | 20km | Type de câble: | Fibre de mode unitaire |
| Mots-clés: | Émetteur-récepteur de fibre optique de 100BASE CSFP | ||
| Mettre en évidence: | Émetteur-récepteur 100BASE de fibre optique,Émetteur-récepteur de fibre optique de CSFP,Module optique de TX1310nm SFP |
||

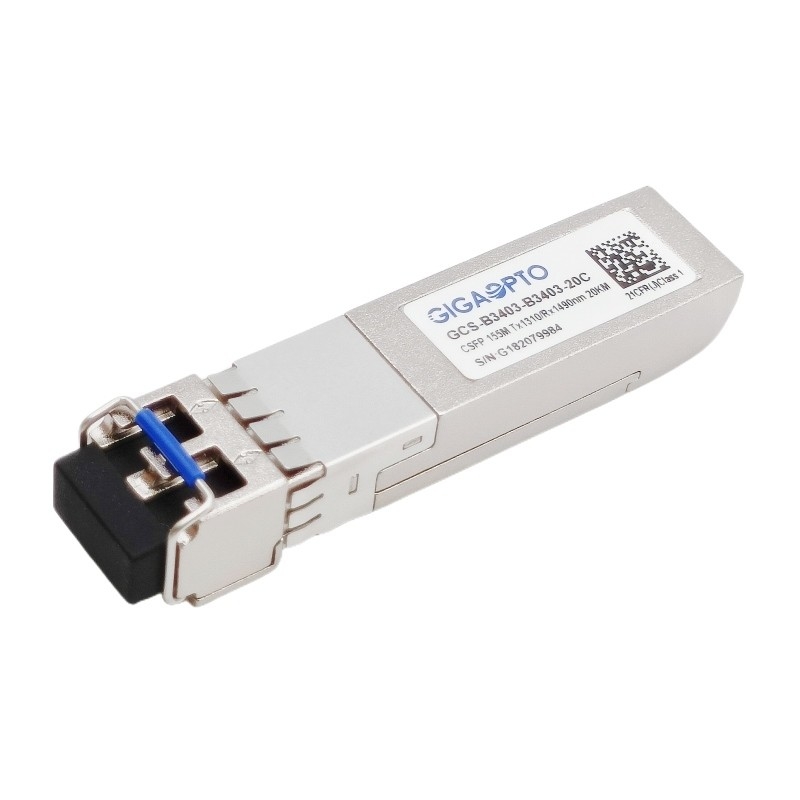

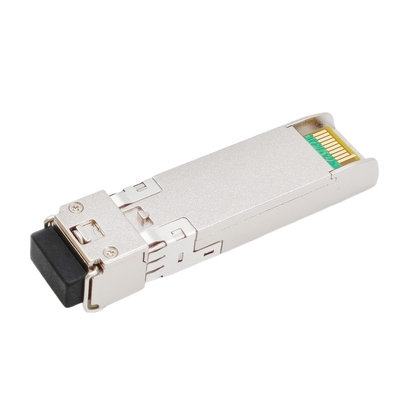

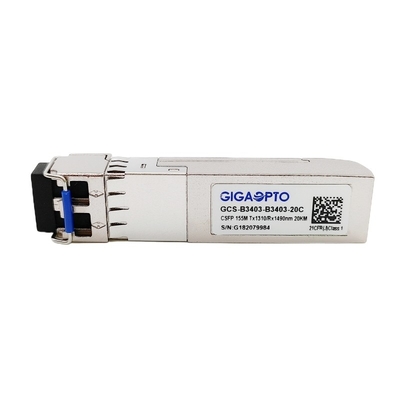

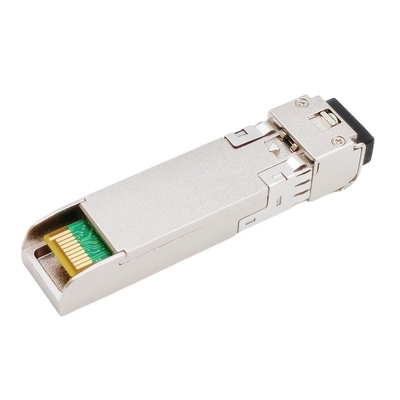

Les doubles BIDI CSFP DOM de fibre optique de l'émetteur-récepteur TX1310nmRX1490nm LC 20km de 100BASE
Description
Le double CSFP émetteur-récepteur optique bidirectionnel de 100Base est une version de SFP avec le même facteur de forme mécanique permettant deux canaux bidirectionnels indépendants par port.
Pour chaque canal, cette unité d'émetteur-récepteur de 100BASE CSFP se compose de trois sections : un émetteur de laser de 1310nm DFB, une photodiode de PIN 1490nm intégrés avec un boîtier du préamplificateur de transport-impédance (TIA) et de la commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
Il est avec le connecteur mâle de SFP 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'une interface d'I2C comme spécifiques dans le SFF-8472, qui fournit les moniteurs en temps réel de la température, de la tension d'alimentation, du courant de polarisation de laser, de la moyenne de laser de puissance de sortie, de la réception de puissance de sortie et etc.
C'est idée pour l'Ethernet rapide, les applications 100Base-X.
Caractéristiques
| Série de produit | émetteur-récepteur de 100Base CSFP | P/N | GCS-B3403-B3403-20C |
| Facteur de forme | CSFP | Type | 2x BiDi |
| Débit | 155Mbps/155Mbps | Compte de ruelle | 2x (Tx/Rx) |
| Distance | 20km | Interface | 2x LC-recto |
| Longueur d'onde de TX | 2x 1310nm | Longueur d'onde de RX | 2x 1490nm |
| Tension | +3.3V (typique) | Puissance | ≤ 1.3W |
| Type/ruelle d'émetteur | Laser de DFB | Type/ruelle de récepteur | PIN |
| Émetteur de puissance de sortie | -14 | -8dBm | Sensibilité de récepteur | < -32dBm=""> |
| Rapport d'extinction | > 9dB | Surcharge d'entrée | > -3dBm |
| Budget de puissance (DB) | 18dB | Diagnostic de Digital | Appui |
| Environnement | Opération : 0 à 70°C | Garantie | de trois ans |
| Stockage : -40°C à 85°C | Poids spécifique | 25gram | |
| Protocoles | Ethernet rapide, MSA conforme | ||
Caractéristiques
Application
Caractéristiques électriques et optiques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | ||
| Émetteur | ||||||||
| Longueur d'onde de centre | λc | 1260 | 1310 | 1360 | nanomètre | |||
| Largeur spectrale (RMS) | ∆λ | 4 | nanomètre | |||||
| De puissance de sortie moyen | Tacaud | -14 | -8 | dBm | 1 | |||
| Rapport d'extinction | ER | 9 | DB | |||||
| Temps optique de hausse/automne (20%~80%) | tr/tf | 0,26 | NS | |||||
| Différentiel d'oscillation d'entrée de données | VIN | 400 | 1800 | système mv | 2 | |||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | |||
|
Débronchement de TX |
Débronchement | 2,0 | Vcc | V | ||||
| Permettez | 0 | 0,8 | V | |||||
|
Défaut de TX |
Défaut | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Récepteur | ||||||||
| Longueur d'onde de centre | λc | 1470 | 1490 | 1510 | nanomètre | |||
| Sensibilité de récepteur | -32 | dBm | 3 | |||||
| Surcharge de récepteur | -3 | dBm | 3 | |||||
| La visibilité directe De-affirment | LOSD | -32 | dBm | |||||
| La visibilité directe affirment | LOSA | -45 | dBm | |||||
| Hystérésis de visibilité directe | 1 | 4 | DB | |||||
| Différentiel d'oscillation de sortie de données | Vout | 400 | 1800 | système mv | 4 | |||
|
Visibilité directe |
Haut | 2,0 | Vcc | V | ||||
| Le bas | 0,8 | V | ||||||
Notes :
1. La puissance optique est lancée dans SMF.
2. Entrée de PECL, intérieurement C.A.-couplée et terminée.
3. Mesuré avec une carte-test de PRBS 223-1 @155Mbps, JUJUBES ≤1×10-12.
4. Intérieurement C.A.-couplé.
