Détails sur le produit:
|
| Type de produit: | Double 1000Base CSFP BIDI LX | Débit: | 1.25Gbps |
|---|---|---|---|
| Longueur d'onde de TX: | 2 x 1310nm | Longueur d'onde de RX: | 2 x 1550nm |
| Composant: | FP+PIN | Longueur de câble: | 20km |
| Médias: | G.652 SMF | Point culminant: | Émetteur-récepteur compact de fibre de SFP |
| Mettre en évidence: | BIDI CSFP,module de csfp,module d'émetteur-récepteur de 1G SFP |
||

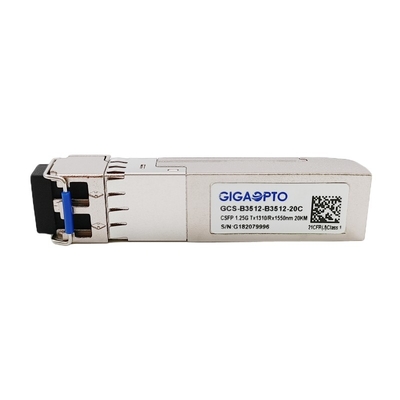

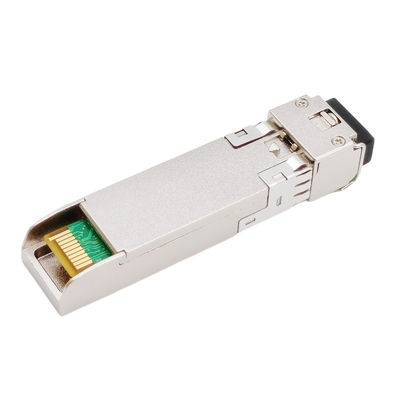

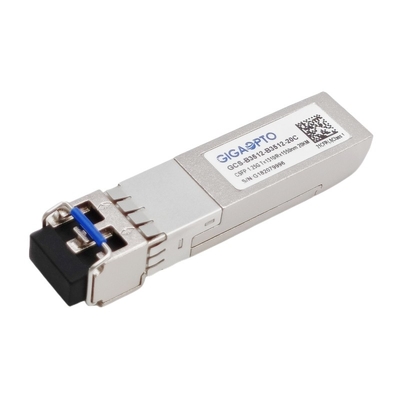

1.25G contrat SFP (CSFP) double BiDI 1310nm TX 1550 nanomètre RX 20km
Description
Cet petit émetteur-récepteur compact du facteur de forme CSFF est conçu pour fournir de doubles courants bidirectionnels du trafic utilisant un port de SFP, doublant de ce fait la densité gauche et la puissance de réduction avec la moitié du nombre de ports exigés, soutient 2 x 1000Mbps jusqu'à 20km au-dessus de la fibre du mode 9/125um unitaire.
L'émetteur-récepteur de CSFP BIDI LX est avec deux canaux de transmission de données indépendants, pour chaque canal distinct que cet émetteur-récepteur emploie l'émetteur fortement fiable de laser du point de gel 1310nm et le récepteur de 1550nm PIN Photodiode, tout le module pour répondre à des exigences de sécurité des lasers de la classe 1.
Il est avec le connecteur mâle de SFP 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'une interface d'I2C spécifique dans SFP MSA SFF-8472.
Cet émetteur-récepteur de CSFP LX est entièrement conforme pour rendre l'option que l'on peut brancher 2 compacte de MSA de petit facteur de forme (CSFP) et CE/RoHS a certifié.
Caractéristiques
| Série de produit | Double 1G CSFP | Numéro de la pièce | GCS-B3512-B3512-20C |
| Paquet | CSFP | Type | 2x BiDi LX |
| Débit binaire (GBP) | 2x 1.25G | Compte de ruelle | 2x (Tx/Rx) |
| Max Link Length | 20km | Connecteur | Double LC/UPC |
| Longueur d'onde de TX (typique) | 2x 1310nm | Longueur d'onde de RX (typique) | 2x 1550nm |
| Tension d'alimentation électrique | +3.3V (typique) | Dissipation de puissance | ≤ 1.3W |
| Composant de TX | Point de gel | Composant de RX | PIN |
| Puissance moyenne de TX | -9 | -3dBm | Sensibilité de RX | < -22dBm=""> |
| Rapport d'extinction | > 9dB | Saturation de RX | > -3dBm |
| Budget optique (DB) | 13dB | LES DOM | Appui |
| Environnement | Opération : 0 à 70°C | Garantie | 3 ans |
| Stockage : -40°C à 85°C | Poids | 0.025kg | |
| Protocoles | Gigabit Ethernet, MSA conforme | ||
Caractéristiques
Application
Caractéristiques optiques et électriques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | ||
| Émetteur | ||||||||
| Longueur d'onde de centre | λc | 1260 | 1310 | 1360 | nanomètre | |||
| Largeur spectrale (RMS) | ∆λ | 4 | nanomètre | |||||
| De puissance de sortie moyen | Tacaud | -9 | -3 | dBm | 1 | |||
| Rapport d'extinction | ER | 9 | DB | |||||
| Temps optique de hausse/automne (20%~80%) | tr/tf | 0,26 | NS | |||||
| Différentiel d'oscillation d'entrée de données | VIN | 400 | 1800 | système mv | 2 | |||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | |||
|
Débronchement de TX |
Débronchement | 2,0 | Vcc | V | ||||
| Permettez | 0 | 0,8 | V | |||||
|
Défaut de TX |
Défaut | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Récepteur | ||||||||
| Longueur d'onde de centre | λc | 1480 | 1550 | 1580 | nanomètre | |||
| Sensibilité de récepteur | -23 | dBm | 3 | |||||
| Surcharge de récepteur | -3 | dBm | 3 | |||||
| La visibilité directe De-affirment | LOSD | -23 | dBm | |||||
| La visibilité directe affirment | LOSA | -35 | dBm | |||||
| Hystérésis de visibilité directe | 1 | 4 | DB | |||||
| Différentiel d'oscillation de sortie de données | Vout | 400 | 1800 | système mv | 4 | |||
|
Visibilité directe |
Haut | 2,0 | Vcc | V | ||||
| Le bas | 0,8 | V | ||||||
1. La puissance optique est lancée dans SMF.
2. Entrée de PECL, intérieurement C.A.-couplée et terminée.
3. Mesuré avec une carte-test de PRBS 27-1 @1250Mbps, JUJUBES ≤1×10-12.
4. intérieurement C.A.-couplé.
