Détails sur le produit:
|
| Type: | émetteur-récepteur de 10Gbps CSFP+ | Débit (GBP): | 10.3Gbps/10.3Gbps |
|---|---|---|---|
| Facteur de forme: | CSFP+ | Longueur d'onde (Ch1): | TX1310nm/RX1270nm |
| Longueur d'onde (Ch2): | TX1270nm/RX1330nm | Composant: | DFB+PIN |
| Transmission: | 20km | DOM/DDM: | Soutenu |
| Mots-clés: | 2 émetteur-récepteur 20km de la fibre BIDI | ||
| Mettre en évidence: | 10G contrat SFP,DOM Compact SFP,Double émetteur-récepteur de BIDI |
||

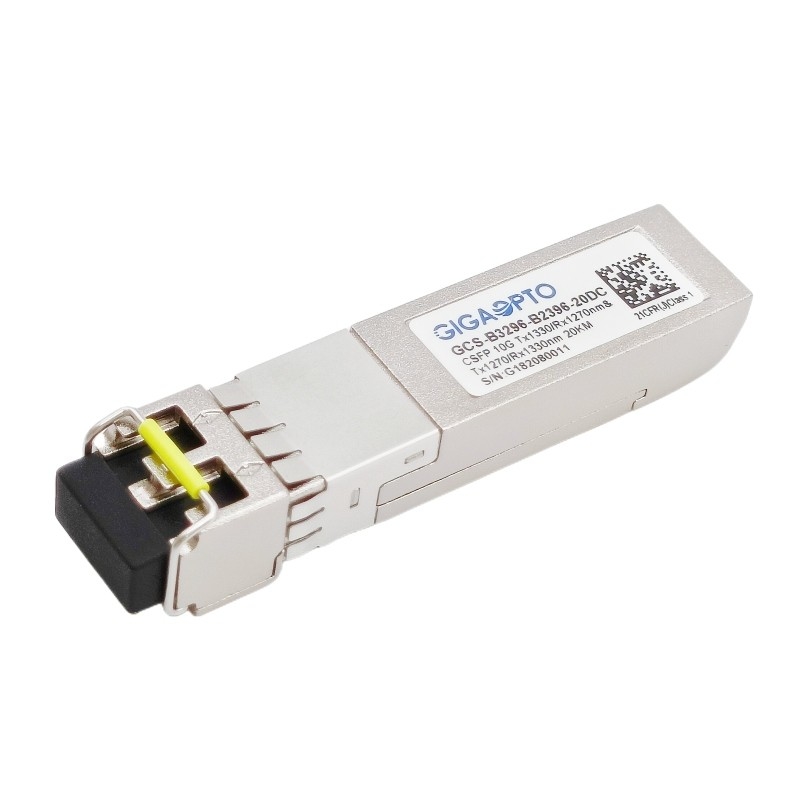

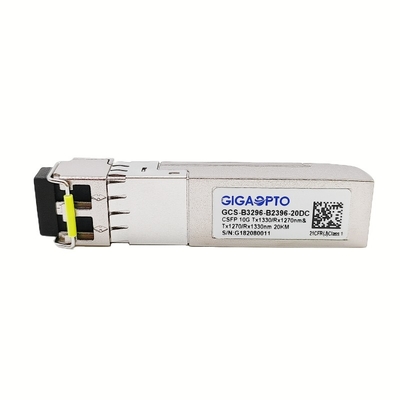

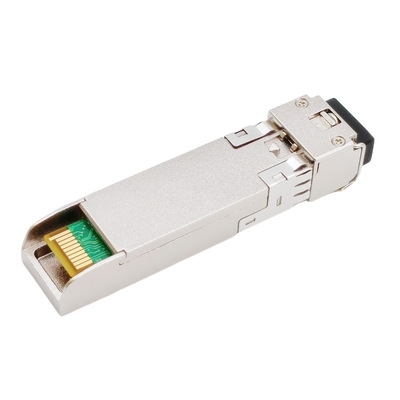

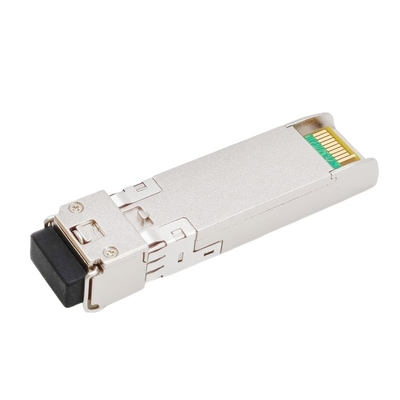

SM de l'émetteur-récepteur Ch1-TX1330RX1270 Ch2-TX1270RX1330 20km LC du contrat SFP+ de la fibre 10.3Gbps 2
Description
L'émetteur-récepteur de GCS-B3296-B2396-20DC est un module que l'on peut brancher de petit facteur de forme pour des communications de données optiques périodiques bidirectionnelles telles qu'IEEE 802.3ae 10GBASE-BX à l'aide de 1270/1330 émetteur de nanomètre et de 1330/1270 récepteur de nanomètre.
Cet émetteur-récepteur de CSFP+ est entièrement conforme avec l'option que l'on peut brancher 2 de MSA de petit facteur de forme compact (CSFP) pour 10GBASE-LR et Manche de fibre, permettant deux canaux bidirectionnels indépendants par port.
Il est avec le connecteur mâle de SFP 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'une interface d'I2C comme spécifiques dans MSA SFF-8472.
Caractéristiques
| Nom de produit | émetteur-récepteur de 10G CSFP+ | P/N | GCS-B3296-B2396-20DC |
| Facteur de forme | CSFP+ | Type | fibre 2 bidirectionnelle |
| Débit binaire (CH1/CH2)) | 10.3Gbps/10.3Gbps | Compte de ruelle | 2x (Tx/Rx) |
| Transmission | 20km | Interface | Duplex UPC de LC |
| Longueur d'onde centrale (CH1) | TX1330nm/RX1270nm | Longueur d'onde centrale (CH2) | TX1270nm/RX1330 |
| Tension de puissance | +3.3V (typique) | Dissipation de puissance | ≤ 2.0W |
| Type d'émetteur (CH1/CH2) | DFB | Type de récepteur (CH1/CH2) | PIN+TIA |
| Puissance de TX par Manche | -2~ +3dBm | Sensibilité de RX par Manche | < -13dBm=""> |
| Rapport d'extinction | > 3.5dB | Saturation de RX | > 0.5dBm |
| Budget optique (DB) | 11dB | Diagnostic de Digital | appui |
| La température d'environnement | Opération : 0 à 70°C | Garantie | 36-month |
| Stockage : -40°C à 85°C | Poids spécifique | 30gram | |
| Conformité | liens de l'Ethernet 10G, MSA conforme | ||
Caractéristiques
Application
Caractéristiques électriques et optiques
| Paramètre | Symbole | Mn. | Typique | Maximum. | Unité |
| diamètre de noyau de 9µm SMF | L | 20 | kilomètre | ||
| Débit | 1,25 | 10,3 | GBP | ||
| Émetteur | |||||
| Longueur d'onde centrale | λC | 1260 | 1270 | 1280 | nanomètre |
| Largeur spectrale (- 20dB) | Δλ | 1 | nanomètre | ||
| De puissance de sortie moyen * (note3) | Tacaud | -2 | 3 | dBm | |
| Rapport @ 1250Mbps d'extinction | ER | 3,5 | DB | ||
| Rapport latéral de suppression de mode | SMSR | 30 | DB | ||
| Pénalité d'émetteur et de dispersion | TDP | 2 | DB | ||
| Puissance moyenne d'émetteur | -30 | dBm | |||
| Récepteur | |||||
| Longueur d'onde centrale | λC | 1320 | 1330 | 1340 | nanomètre |
| Récepteur Sensitivity* (note4) | Pmin | -13 | dBm | ||
| Surcharge de récepteur | Pmax | 0,5 | dBm | ||
| Perte de retour | 12 | DB | |||
| La visibilité directe De-affirment | LOSD | -14 | dBm | ||
| La visibilité directe affirment | LOSA | -30 | dBm | ||
Note3 : La sortie est couplée dans une fibre 9/125μm unimodale.
Note4 : Mesuré avec le plus mauvais ER, les JUJUBES moins que 1E-12 et PRBS 231-1 à 10.3125Gbps.
Dimensions mécaniques
Les dimensions sont dans les millimètres. Toutes les dimensions sont ±0.1mm sauf indication contraire. (Unité : millimètre)
