Détails sur le produit:
|
| Type de produit: | 100BASE CSFP LX20 | Débit binaire: | 155Mbps/155Mbps |
|---|---|---|---|
| Longueur d'onde (Ch1): | TX1550nm/RX1310nm | Longueur d'onde (Ch2): | TX1550nm/RX1310nm |
| Distance de lien: | 20km | Connecteur: | Double LC |
| DOM/DDM: | Soutenu | ||
| Mettre en évidence: | 100BASE contrat SFP,Contrat SFP de TX1310nm,Fibre optique bidirectionnelle de RX1550nm |
||

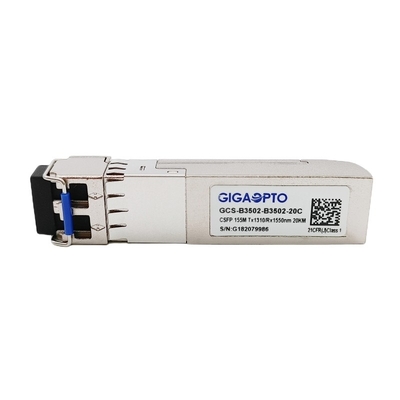

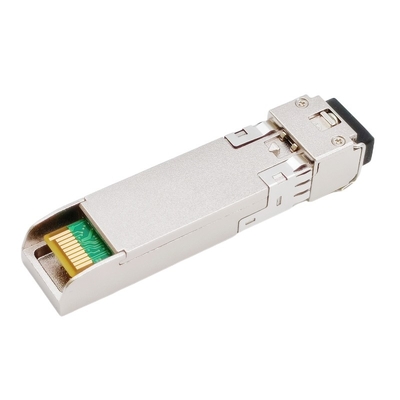

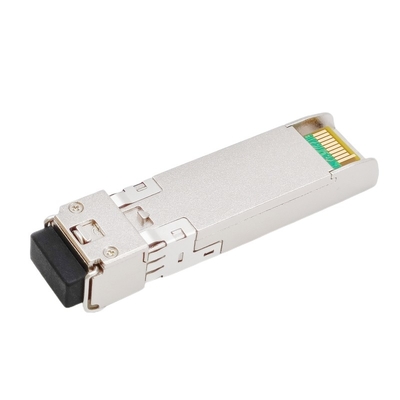

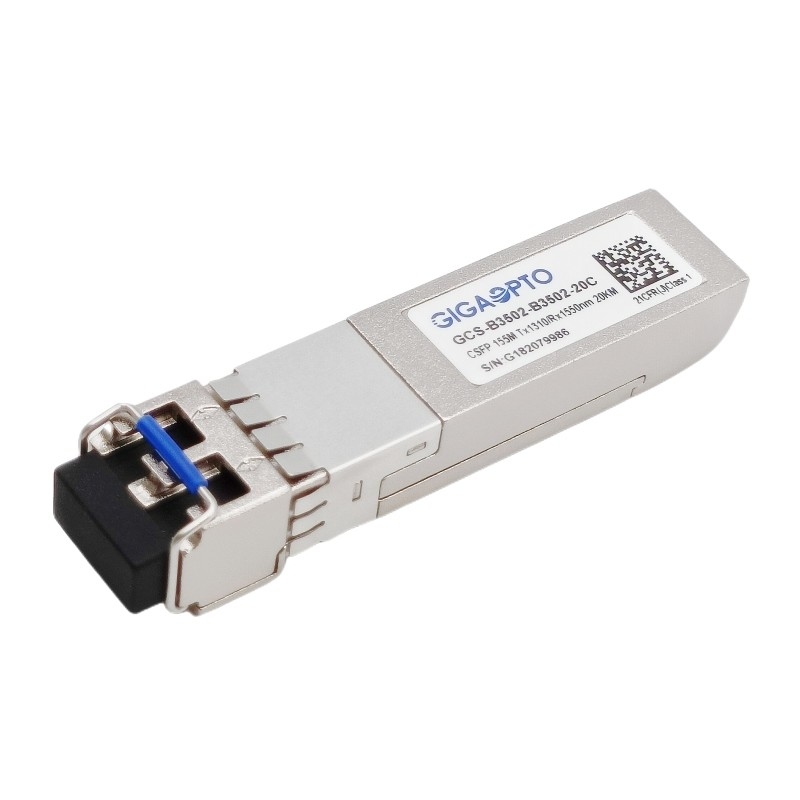

Les doubles DOM de fibre optique bidirectionnels de l'émetteur-récepteur TX1310nmRX1550nm LC 20km de 100BASE CSFP
Description
Le GCS-B3502-B3502-20C est un module d'émetteur-récepteur de la haute performance CSFP pour des liaisons de transmission de données rapides d'Ethernet.
Il est spécifiquement conçu pour la haute performance a intégré deux liens bidirectionnels sur une fibre unimodale duplex, chaque lien soutient la sortie 155Mbps et la transmission de 20km avec l'interface de LC.
Pour chaque canal cette unité d'émetteur-récepteur de BIDI se compose d'un émetteur de laser de 1310nm DFB et d'une photodiode de PIN 1550nm, tout le module pour répondre à des exigences de sécurité des lasers de la classe 1.
Il est avec le connecteur mâle de SFP 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'une interface d'I2C spécifique dans SFP MSA SFF-8472.
Cet émetteur-récepteur de CSFP LX est entièrement conforme pour rendre l'option que l'on peut brancher 2 compacte de MSA de petit facteur de forme (CSFP) et CE/RoHS a certifié.
Caractéristiques
| Série de produit | 100Base CSFP LX20 | Numéro de la pièce | GCS-B3502-B3502-20C |
| Emballage | CSFP | Type | 2 BOSA par port |
| Débit (Ch1/Ch2) | 155Mbps/155Mbps | Compte de ruelle | 2x (Tx/Rx) |
| Distance de lien | 20km | Connecteur | Duplex de LC |
| Longueur d'onde-ch1 | TX1310nm/RX1550nm | Longueur d'onde-ch2 | TX1310nm/RX1550nm |
| Tension | +3.3V | Dissipation de puissance | ≤ 1.3W |
| Type de laser | Laser de DFB | Type de photodiode | PIN |
| TX de puissance de sortie | -13 | -9dBm | Sensibilité de RX | < -32dBm=""> |
| Rapport d'extinction | > 9dB | Surcharge de RX | > -3dBm |
| Budget de puissance (DB) | 19dB | DDM/DOM | Appui |
| La température | Opération : 0 à 70°C | Garantie | de trois ans |
| Stockage : -40°C à 85°C | Poids spécifique | 25gram | |
| Protocoles | Ethernet rapide, MSA conforme | ||
Caractéristiques
Application
Caractéristiques électriques et optiques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | ||
| Émetteur | ||||||||
| Longueur d'onde de centre | λc | 1290 | 1310 | 1330 | nanomètre | |||
| Largeur spectrale (- 20dB) | σ | 1 | nanomètre | |||||
| Rapport latéral de suppression de mode | SMSR | 30 | DB | |||||
| De puissance de sortie moyen | Tacaud | -13 | -9 | dBm | 1 | |||
| Rapport d'extinction | ER | 9 | DB | |||||
| Temps optique de hausse/automne (20%~80%) | tr/tf | 0,26 | NS | |||||
| Différentiel d'oscillation d'entrée de données | VIN | 400 | 1800 | système mv | 2 | |||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | |||
|
Débronchement de TX |
Débronchement | 2,0 | Vcc | V | ||||
| Permettez | 0 | 0,8 | V | |||||
|
Défaut de TX |
Défaut | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Récepteur | ||||||||
| Longueur d'onde de centre | λc | 1530 | 1550 | 1570 | nanomètre | |||
| Sensibilité de récepteur | -32 | dBm | 3 | |||||
| Surcharge de récepteur | -3 | dBm | 3 | |||||
| La visibilité directe De-affirment | LOSD | -32 | dBm | |||||
| La visibilité directe affirment | LOSA | -45 | dBm | |||||
| Hystérésis de visibilité directe | 1 | 4 | DB | |||||
| Différentiel d'oscillation de sortie de données | Vout | 400 | 1800 | système mv | 4 | |||
|
Visibilité directe |
Haut | 2,0 | Vcc | V | ||||
| Le bas | 0,8 | V | ||||||
