Détails sur le produit:
|
| Type de produit: | 100M Compact SFP BIDI LX20 | Débit binaire: | 100Mbps/100Mbps |
|---|---|---|---|
| Longueur d'onde (Ch1): | TX1550nm/RX1310nm | Longueur d'onde (Ch2): | TX1550nm/RX1310nm |
| Portée de lien: | 20km | Interface: | Double LC |
| La température: | Message publicitaire | Mots-clés: | 100Mbps contrat BIDI SFP |
| Mettre en évidence: | 100Mbps contrat SFP,20km SFP compact,Émetteur-récepteur optique bidirectionnel de RX1310nm |
||

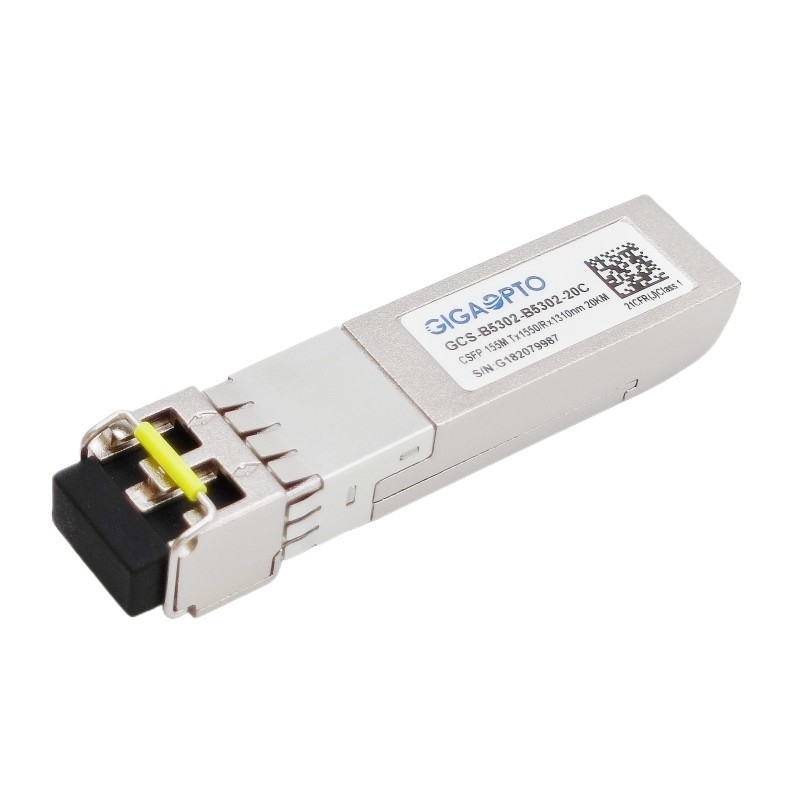

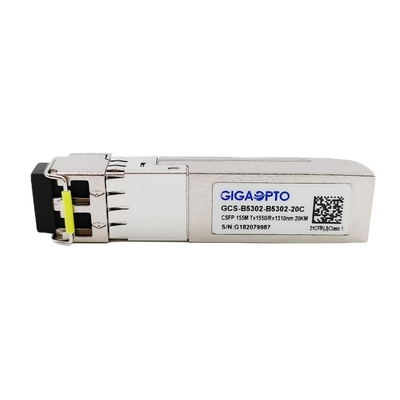

DOM optiques bidirectionnels de l'émetteur-récepteur TX1550nmRX1310nm LC 20km de SFP du contrat 100Mbps les doubles
Description
Le GCS-B5302-B5302-20C est spécifiquement conçu pour la haute performance a intégré deux liens bidirectionnels sur une fibre unimodale duplex, chaque lien soutient la sortie 155Mbps et la transmission de 20km avec l'interface de LC.
Il est avec le connecteur mâle de SFP 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'une interface d'I2C spécifique dans SFP MSA SFF-8472.
Cet émetteur-récepteur de CSFP LX est entièrement conforme pour rendre l'option que l'on peut brancher 2 compacte de MSA de petit facteur de forme (CSFP) et CE/RoHS a certifié.
Caractéristiques
| Série de produit | 100Mbps contrat SFP BIDI | Numéro de la pièce | GCS-B5302-B5302-20C |
| Facteur de forme | Contrat SFP | Type | 2 BOSA par port de SFP |
| Débit (Ch1/Ch2) | 155Mbps/155Mbps | Compte de ruelle | 2x (Tx/Rx) |
| Longueur de câble | 20km | Interface | Double LC |
| Longueur d'onde-ch1 | TX1550nm/RX1310nm | Longueur d'onde-ch2 | TX1550nm/RX1310nm |
| Tension de puissance | +3.3V | Dissipation de puissance | ≤ 1.3W |
| Type de laser | Laser de DFB | Type de détecteur photoélectrique | PIN |
| Puissance moyenne de TX | -13 | -9dBm | Sensibilité de RX | < -32dBm=""> |
| Rapport d'extinction | > 9dB | Saturation de RX | > -3dBm |
| Budget optique (DB) | 19dB | Diagnostic de Digital | Appui |
| La température | Opération : 0 à 70°C | Garantie | de trois ans |
| Stockage : -40°C à 85°C | Poids spécifique | 25gram | |
| Protocoles | Ethernet rapide, MSA conforme | ||
Caractéristiques
Application
Caractéristiques électriques et optiques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | ||
| Émetteur | ||||||||
| Longueur d'onde de centre | λc | 1530 | 1550 | 1570 | nanomètre | |||
| Largeur spectrale (- 20dB) | σ | 1 | nanomètre | |||||
| Rapport latéral de suppression de mode | SMSR | 30 | DB | |||||
| De puissance de sortie moyen | Tacaud | -13 | -9 | dBm | 1 | |||
| Rapport d'extinction | ER | 9 | DB | |||||
| Temps optique de hausse/automne (20%~80%) | tr/tf | 0,26 | NS | |||||
| Différentiel d'oscillation d'entrée de données | VIN | 400 | 1800 | système mv | 2 | |||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | |||
|
Débronchement de TX |
Débronchement | 2,0 | Vcc | V | ||||
| Permettez | 0 | 0,8 | V | |||||
|
Défaut de TX |
Défaut | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Récepteur | ||||||||
| Longueur d'onde de centre | λc | 1290 | 1330 | nanomètre | ||||
| Sensibilité de récepteur | -32 | dBm | 3 | |||||
| Surcharge de récepteur | -3 | dBm | 3 | |||||
| La visibilité directe De-affirment | LOSD | -32 | dBm | |||||
| La visibilité directe affirment | LOSA | -45 | dBm | |||||
| Hystérésis de visibilité directe | 1 | 4 | DB | |||||
| Différentiel d'oscillation de sortie de données | Vout | 400 | 1800 | système mv | 4 | |||
|
Visibilité directe |
Haut | 2,0 | Vcc | V | ||||
| Le bas | 0,8 | V | ||||||
Notes :
1. La puissance optique est lancée dans SMF.
2. Entrée de PECL, intérieurement C.A.-couplée et terminée.
3. Mesuré avec une carte-test de PRBS 27-1 @155Mbps, JUJUBES ≤1×10-12.
4. Intérieurement C.A.-couplé.
