Détails sur le produit:
|
| Type de produit: | 155Mbps CSFP EX | Largeur de bande (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Longueur d'onde (Ch1/Ch2)): | TX_1490nm/RX_1310nm | Distance de fibre: | 40km |
| Type de LD/PD: | DFB+PIN | La température: | norme 0 à 70°C |
| Connecteur: | LC | Mots-clés: | Module optique d'émetteur-récepteur de CSFP BIDI |
| Mettre en évidence: | contrat SFP de 2x 155Mbps,Contrat SFP de LC,1310nm 1490nm SFP |
||

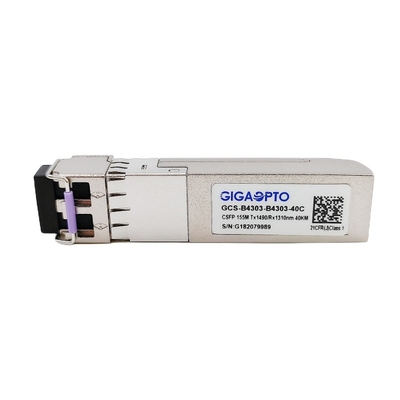

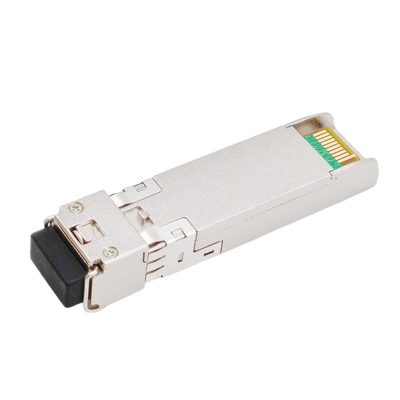

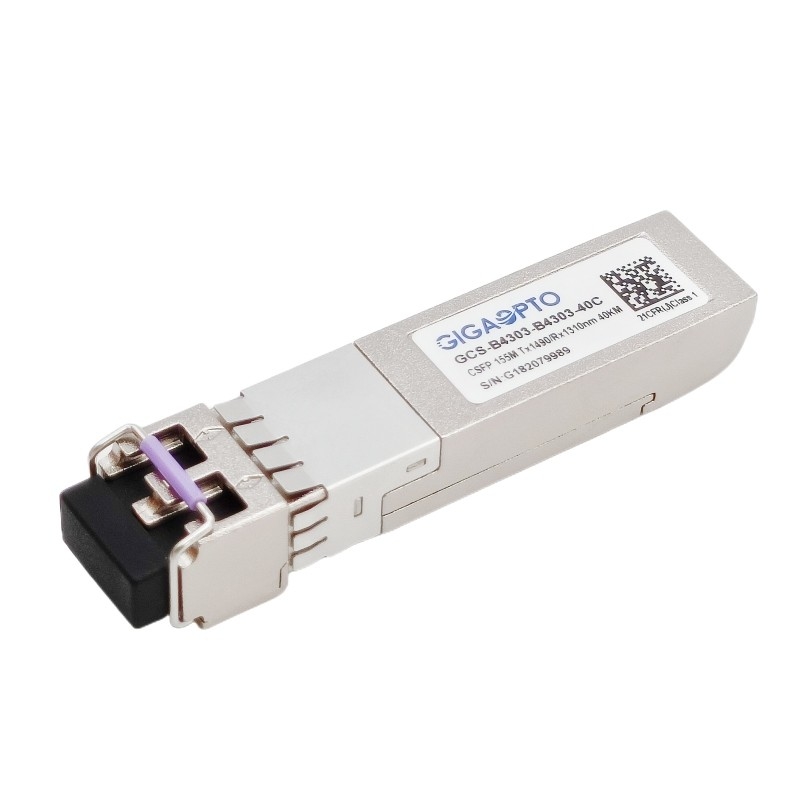

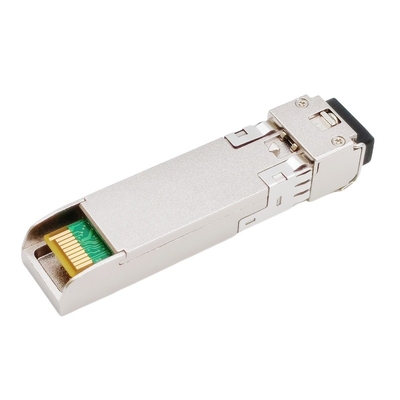

les DOM de l'émetteur-récepteur LC 40km de 2x 155Mbps TX_1490nm/RX_1310nm CSFP BIDI
Description
Facteur de forme de contrat de GCS-B4303-B4303-40C le petit que l'on peut brancher (CSFP) est une version de SFP avec le même facteur de forme mécanique permettant deux canaux bidirectionnels indépendants par port.
Il incluent deux BOSA dans un port de SFP, chaque BOSA se compose d'un émetteur de haute qualité de laser de 1490nm DFB et d'une haute photodiode de PIN de la sensibilité 1310nm, fournissant à la sortie 155Mbps la transmission de lien de 40km.
Il est avec le connecteur mâle de SFP 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'une interface d'I2C spécifique dans SFP MSA SFF-8472, moniteurs en temps réel de la température, tension d'alimentation, courant de polarisation de laser, moyenne de laser de puissance de sortie et la réception de puissance de sortie sont fournies.
Cet émetteur-récepteur de la deux-fibre CSFP est entièrement conforme pour rendre l'option que l'on peut brancher 2 compacte de MSA de petit facteur de forme (CSFP) et CE/RoHS a certifié.
Caractéristiques
| Série de produit | 2x 155Mbps CSFP BIDI | Numéro de la pièce. | GCS-B4303-B4303-40C |
| Paquet | CSFP | Type | 2x BIDI par port de SFP |
| Taux des données (Ch1/Ch2) | 155Mbps/155Mbps | Compte de ruelle | 2x (Tx/Rx) |
| Transmission | 40km @ G652 SMF | Connecteur | Duplex de LC |
| Longueur d'onde-ch1 | TX_1490nm/RX_1310nm | Longueur d'onde-ch2 | TX_1490nm/RX_1310nm |
| Tension de puissance | +3.3V | Dissipation de puissance | ≤ 1.3W |
| Type d'émetteur | Laser de DFB | Type de récepteur | PIN/TIA Photodiode |
| Puissance d'émetteur | -1 | -4dBm | Sensibilité de récepteur | < -39dBm=""> |
| Rapport d'extinction | > 9dB | Surcharge | > -3dBm |
| Budget optique (DB) | 38dB | Diagnostic de Digital | Appui |
| Environnement | Opération : 0 à 70°C | Garantie | de trois ans |
| Stockage : -40°C à 85°C | Poids spécifique | 25gram | |
| Protocoles | Ethernet rapide, MSA conforme | ||
Caractéristiques
Application
Caractéristiques électriques et optiques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | ||
| Émetteur | ||||||||
| Longueur d'onde de centre | λc | 1470 | 1490 | 1510 | nanomètre | |||
| Largeur spectrale (- 20dB) | σ | 1 | nanomètre | |||||
| Rapport latéral de suppression de mode | SMSR | 30 | DB | |||||
| De puissance de sortie moyen | Tacaud | -4 | -1 | dBm | 1 | |||
| Rapport d'extinction | ER | 9 | DB | |||||
| Temps optique de hausse/automne (20%~80%) | tr/tf | 0,26 | NS | |||||
| Différentiel d'oscillation d'entrée de données | VIN | 400 | 1800 | système mv | 2 | |||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | |||
|
Débronchement de TX |
Débronchement | 2,0 | Vcc | V | ||||
| Permettez | 0 | 0,8 | V | |||||
|
Défaut de TX |
Défaut | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Récepteur | ||||||||
| Longueur d'onde de centre | λc | 1290 | 1330 | nanomètre | ||||
| Sensibilité de récepteur | -35 | dBm | 3 | |||||
| Surcharge de récepteur | -3 | dBm | 3 | |||||
| La visibilité directe De-affirment | LOSD | -35 | dBm | |||||
| La visibilité directe affirment | LOSA | -45 | dBm | |||||
| Hystérésis de visibilité directe | 1 | 4 | DB | |||||
| Différentiel d'oscillation de sortie de données | Vout | 400 | 1800 | système mv | 4 | |||
|
Visibilité directe |
Haut | 2,0 | Vcc | V | ||||
| Le bas | 0,8 | V | ||||||
Notes :
1. La puissance optique est lancée dans SMF.
2. Entrée de PECL, intérieurement C.A.-couplée et terminée.
3. Mesuré avec une carte-test de PRBS 223-1 @155Mbps, JUJUBES ≤1×10-12.
4. Intérieurement C.A.-couplé.
