Détails sur le produit:
|
| Type de produit: | 2 fibre 100Base CSFP BIDI EX | Débit (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Longueur d'onde (Ch1/Ch2): | TX_1310nm/RX_1550nm | Transmission: | 40km |
| Composant: | FP+PIN | La température: | Message publicitaire |
| Connecteur: | Double LC | Mots-clés: | 2 émetteur-récepteur EX de la fibre BIDI |
| Mettre en évidence: | RX 1550nm CSFP,TX 1310nm CSFP,100BASE CSFP |
||

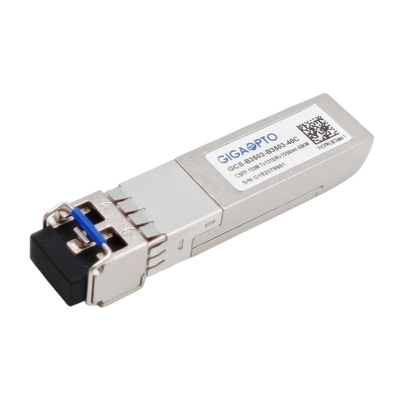

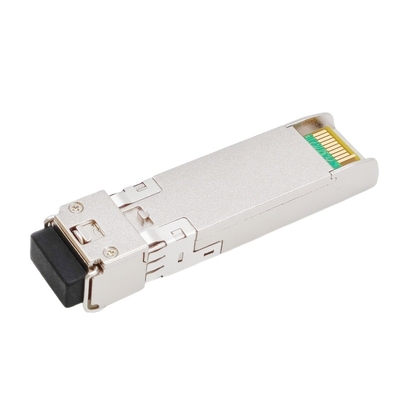

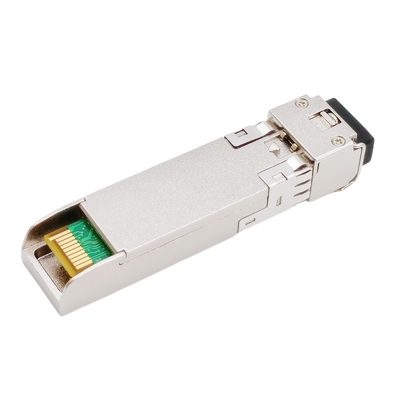

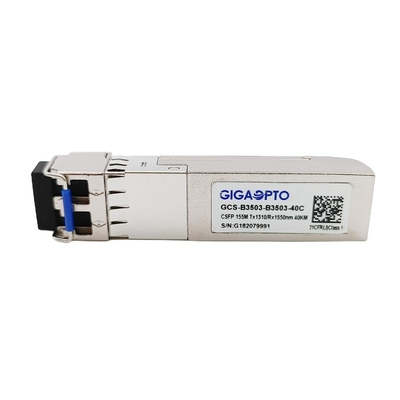

émetteur-récepteur 1310nm TX 1550nm RX 40km de SFP de Bi-Di du contrat 155Mbps
Description
Cet 2 émetteur-récepteur de la fibre 100Base CSFP est une puissance très réduite (puissance < 1="">
L'émetteur-récepteur se compose de trois sections : un émetteur de laser de DFB, une photodiode de PIN intégrés avec un boîtier du préamplificateur de transport-impédance (TIA) et de la commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
Les émetteurs-récepteurs sont compatibles avec l'accord multisource compact de SFP (MSA) et le SFF-8472.
Caractéristiques
| Série de produit | 2 fibre 100Base CSFP | Numéro de la pièce. | GCS-B3503-B3503-40C |
| Paquet | CSFP | Type | 2x BIDI par port de SFP |
| Taux des données (Ch1/Ch2) | 155Mbps/155Mbps | Compte de ruelle | 2x (Tx/Rx) |
| Transmission | 40km @ G652 SMF | Connecteur | Duplex de LC |
| Longueur d'onde-ch1 | TX_1310nm/RX_1550nm | Longueur d'onde-ch2 | TX_1310nm/RX_1550nm |
| Tension de puissance | +3.3V | Dissipation de puissance | ≤ 1.3W |
| Type d'émetteur | Laser de point de gel | Type de récepteur | PIN Photodiode |
| Puissance d'émetteur | -1 | -4dBm | Sensibilité de récepteur | < -39dBm=""> |
| Rapport d'extinction | > 9dB | Surcharge | > -3dBm |
| Budget optique (DB) | 38dB | Diagnostic de Digital | Appui |
| Environnement | Opération : 0 à 70°C | Garantie | de trois ans |
| Stockage : -40°C à 85°C | Poids spécifique | 25gram | |
| Protocoles | Ethernet rapide, MSA conforme | ||
Caractéristiques
Application
Caractéristiques électriques et optiques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | ||
| Émetteur | ||||||||
| Longueur d'onde de centre | λc | 1260 | 1310 | 1360 | nanomètre | |||
| Largeur spectrale (RMS) | ∆λ | 4 | nanomètre | |||||
| De puissance de sortie moyen | Tacaud | -1 | -4 | dBm | 1 | |||
| Rapport d'extinction | ER | 9 | DB | |||||
| Temps optique de hausse/automne (20%~80%) | tr/tf | 0,26 | NS | |||||
| Différentiel d'oscillation d'entrée de données | VIN | 400 | 1800 | système mv | 2 | |||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | |||
|
Débronchement de TX |
Débronchement | 2,0 | Vcc | V | ||||
| Permettez | 0 | 0,8 | V | |||||
|
Défaut de TX |
Défaut | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Récepteur | ||||||||
| Longueur d'onde de centre | λc | 1530 | 1570 | nanomètre | ||||
| Sensibilité de récepteur | -35 | dBm | 3 | |||||
| Surcharge de récepteur | -3 | dBm | 3 | |||||
| La visibilité directe De-affirment | LOSD | -35 | dBm | |||||
| La visibilité directe affirment | LOSA | -45 | dBm | |||||
| Hystérésis de visibilité directe | 1 | 4 | DB | |||||
| Différentiel d'oscillation de sortie de données | Vout | 400 | 1800 | système mv | 4 | |||
|
Visibilité directe |
Haut | 2,0 | Vcc | V | ||||
| Le bas | 0,8 | V | ||||||
Notes :
1. La puissance optique est lancée dans SMF.
2. Entrée de PECL, intérieurement C.A.-couplée et terminée.
3. Mesuré avec une carte-test de PRBS 223-1 @155Mbps, JUJUBES ≤1×10-12.
4. Intérieurement C.A.-couplé.
