Détails sur le produit:
|
| Type: | Double 1000Base-BX CSFP eLX | Débit binaire: | Double 1.25Gbps |
|---|---|---|---|
| Longueur d'onde de TX: | 2 x 1550nm | Longueur d'onde de RX: | 2 x 1310nm |
| LD/PD: | DFB+PIN | Transmission: | 20km |
| Médias: | Fibre de mode unitaire | Point culminant: | Module optique d'émetteur-récepteur de CSFP |
| Mettre en évidence: | Émetteur-récepteur de CSFP,CSFP 20km,fibre simple de module de SFP |
||
émetteur-récepteur de SFP de Bi-Di du contrat 1.25Gbps, portée 1550nm TX 1310 nanomètre RX de 20km
Description

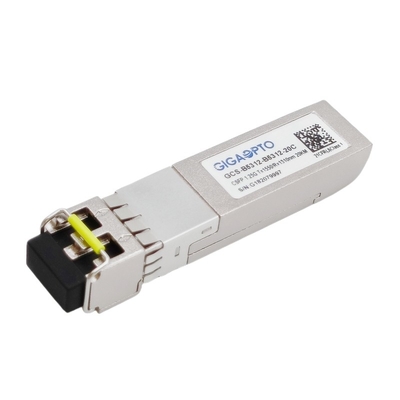

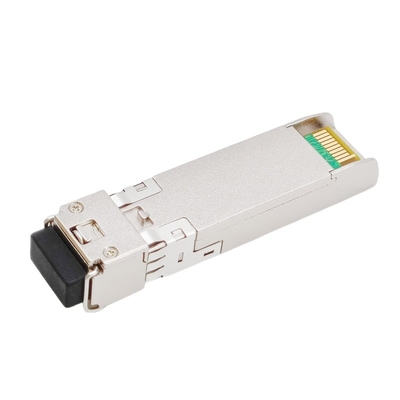

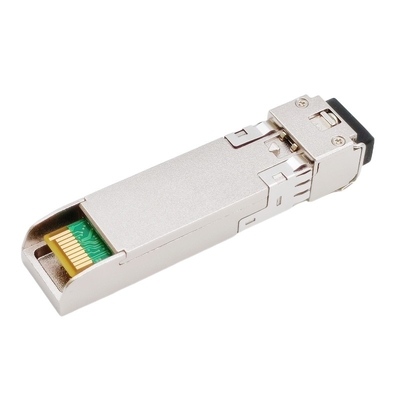

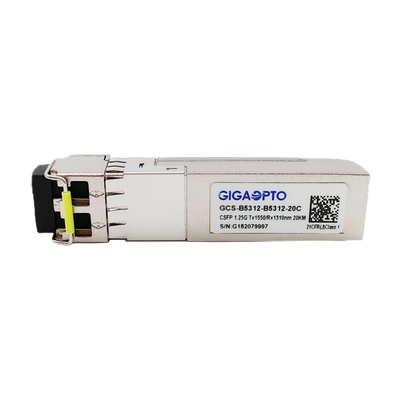

Cet émetteur-récepteur de GCS-B5312-B5312-20C CSFP est une puissance très réduite (puissance < 1="">
L'émetteur-récepteur de CSFP BIDI LX20 est avec deux canaux de transmission de données indépendants, pour chaque canal distinct que cet émetteur-récepteur emploie un émetteur fortement fiable de laser de 1550nm DFB et un récepteur de 1310nm PIN Photodiode, tout le module pour répondre à des exigences de sécurité des lasers de la classe 1.
Il est avec le connecteur mâle de SFP 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'une interface d'I2C spécifique dans SFP MSA SFF-8472.
Cet émetteur-récepteur de CSFP eLX est entièrement conforme pour rendre l'option que l'on peut brancher 2 compacte de MSA de petit facteur de forme (CSFP) et CE/RoHS a certifié.
Caractéristiques
| Série de produit | 1.25G CSFP | P/N | GCS-B5312-B5312-20C |
| Emballage | CSFP | Type | double BiDi eLX |
| Débit binaire (GBP) | 2x 1.25G | Compte de ruelle | 2x Tx/2x Rx |
| Portée de lien | 20km | Interface | duplex LC/UPC |
| Longueur d'onde de TX (typique) | 2x 1550nm | Longueur d'onde de RX (typique) | 2x 1310nm |
| Tension d'alimentation électrique | +3.3V (typique) | Dissipation de puissance | ≤ 1.2W |
| Composant d'émetteur | DFB | Composant de récepteur | PIN |
| Puissance d'émetteur | -9 | -3dBm | Sensibilité de RX | < -22dBm=""> |
| Rapport d'extinction | > 9dB | Saturation de RX | > -3dBm |
| Puissance-budget (DB) | 13dB | LES DOM | Appui |
| Environnement | Opération : norme 0 à 70°C | Garantie | 3 ans |
| Stockage : -40°C à 85°C | Poids | 25gram | |
| Protocoles | Gigabit Ethernet, MSA conforme | ||
Caractéristiques
Application
Caractéristiques optiques et électriques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | ||
| Émetteur | ||||||||
| Longueur d'onde de centre | λc | 1480 | 1550 | 1580 | nanomètre | |||
| Largeur spectrale (- 20dB) | σ | 1 | nanomètre | |||||
| Rapport latéral de suppression de mode | SMSR | 30 | DB | |||||
| De puissance de sortie moyen | Tacaud | -9 | -3 | dBm | 1 | |||
| Rapport d'extinction | ER | 9 | DB | |||||
| Temps optique de hausse/automne (20%~80%) | tr/tf | 0,26 | NS | |||||
| Différentiel d'oscillation d'entrée de données | VIN | 400 | 1800 | système mv | 2 | |||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | |||
|
Débronchement de TX |
Débronchement | 2,0 | Vcc | V | ||||
| Permettez | 0 | 0,8 | V | |||||
|
Défaut de TX |
Défaut | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Récepteur | ||||||||
| Longueur d'onde de centre | λc | 1290 | 1330 | nanomètre | ||||
| Sensibilité de récepteur | -23 | dBm | 3 | |||||
| Surcharge de récepteur | -3 | dBm | 3 | |||||
| La visibilité directe De-affirment | LOSD | -23 | dBm | |||||
| La visibilité directe affirment | LOSA | -35 | dBm | |||||
| Hystérésis de visibilité directe | 1 | 4 | DB | |||||
| Différentiel d'oscillation de sortie de données | Vout | 400 | 1800 | système mv | 4 | |||
|
Visibilité directe |
Haut | 2,0 | Vcc | V | ||||
| Le bas | 0,8 | V | ||||||
Notes :
1. La puissance optique est lancée dans SMF.
2. Entrée de PECL, intérieurement C.A.-couplée et terminée.
3. Mesuré avec une carte-test de PRBS 27-1 @1250Mbps, JUJUBES ≤1×10-12.
4. Intérieurement C.A.-couplé.
