Détails sur le produit:
|
| Type: | Double CSFP EX | Débit binaire: | Double 1.244Gbps |
|---|---|---|---|
| Longueur d'onde de TX: | 2 x 1310nm | Longueur d'onde de RX: | 2 x 1490nm |
| Laser: | DFB | Transmission: | 40km |
| La température: | norme 0 à 70°C | Mots-clés: | émetteur-récepteur de 1.244G CSFP BIDI |
| Mettre en évidence: | CSFP à canal double,1.244G CSFP,module d'émetteur-récepteur de 40km BIDI |
||

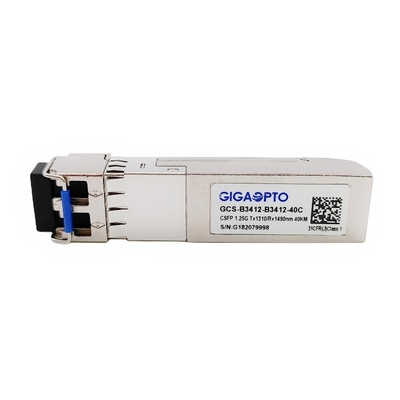

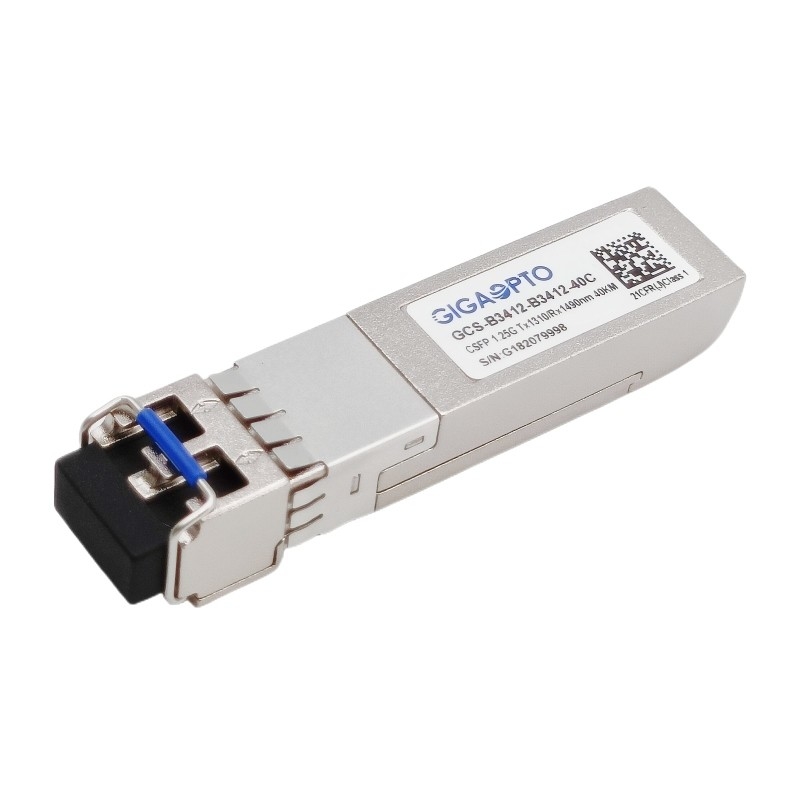

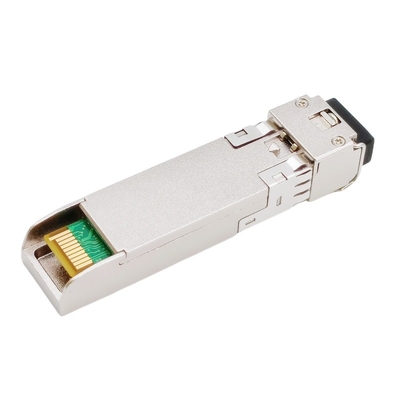

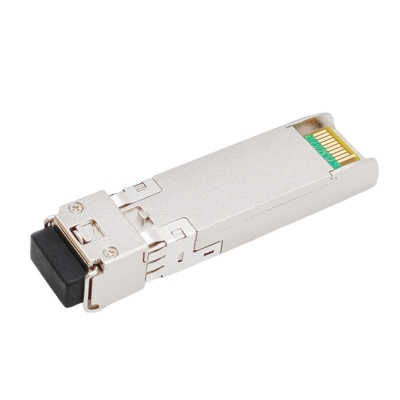

module à canal double TX1310nm RX1490nm SMF 40km d'émetteur-récepteur de 1.244G BIDI CSFP
Description
Ce GCS-B3412-B3412-40C est un émetteur-récepteur de CSFP (SFP compact) où les deux ports sont bidirectionnels, c.-à-d. fournissant
double capacité par rapport aux émetteurs-récepteurs normaux de BiDi où un port n'est pas employé. Ceci exige que les émetteurs-récepteurs de soutien CSFP d'équipement central.
Il soutient la sortie 1244Mbps et la distance de transmission de 40km avec SMF. Pour chaque port, l'unité d'émetteur-récepteur se compose de trois sections : un émetteur de laser de DFB, une photodiode de PIN intégrés avec un boîtier du préamplificateur de transport-impédance (TIA) et de la commande de MCU. Tous les modules répondent à des exigences de sécurité des lasers de la classe I.
Caractéristiques
| Série de produit | émetteur-récepteur de 1G CSFP | P/N | GCS-B3412-B3412-40C |
| Emballage | CSFP | Type | double BiDi EX |
| Débit binaire (GBP) | 2x 1.244G | Compte de ruelle | 2x (Tx/Rx) |
| Longueur de câble | 40km | Connecteur | Duplex de LC/UPC |
| Longueur d'onde de TX | 2x 1310nm | Longueur d'onde de RX | 2x 1490nm |
| Tension de puissance | +3.3V (typique) | Puissance | ≤ 1.3W |
| Pièce d'émetteur | DFB | Pièce de récepteur | PIN |
| Puissance d'émetteur | -5 | 0dBm | Sensibilité de RX | < -25dBm=""> |
| Rapport d'extinction | > 9dB | Surcharge | > 0dBm |
| Optique-budget (DB) | 20dB | DOM/DDM | Appui |
| La température | Opération : Message publicitaire 0 à 70°C | Garantie | 36-month |
| Stockage : -40°C à 85°C | Poids | 25gram | |
| Conformité | Gigabit Ethernet, MSA conforme | ||
Caractéristiques
Application
Caractéristiques optiques et électriques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | ||
| Émetteur | ||||||||
| Longueur d'onde de centre | λc | 1290 | 1310 | 1330 | nanomètre | |||
| Largeur spectrale (- 20dB) | σ | 1 | nanomètre | |||||
| Rapport latéral de suppression de mode | SMSR | 30 | DB | |||||
| De puissance de sortie moyen | Tacaud | -5 | 0 | dBm | 1 | |||
| Rapport d'extinction | ER | 9 | DB | |||||
| Temps optique de hausse/automne (20%~80%) | tr/tf | 0,26 | NS | |||||
| Différentiel d'oscillation d'entrée de données | VIN | 400 | 1800 | système mv | 2 | |||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | |||
|
Débronchement de TX |
Débronchement | 2,0 | Vcc | V | ||||
| Permettez | 0 | 0,8 | V | |||||
|
Défaut de TX |
Défaut | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Récepteur | ||||||||
| Longueur d'onde de centre | λc | 1470 | 1490 | 1510 | nanomètre | |||
| Sensibilité de récepteur | -25 | dBm | 3 | |||||
| Surcharge de récepteur | 0 | dBm | 3 | |||||
| La visibilité directe De-affirment | LOSD | -27 | dBm | |||||
| La visibilité directe affirment | LOSA | -40 | dBm | |||||
| Hystérésis de visibilité directe | 1 | 4 | DB | |||||
| Différentiel d'oscillation de sortie de données | Vout | 400 | 1800 | système mv | 4 | |||
|
Visibilité directe |
Haut | 2,0 | Vcc | V | ||||
| Le bas | 0,8 | V | ||||||
1. La puissance optique est lancée dans SMF.
2. Entrée de PECL, intérieurement C.A.-couplée et terminée.
3. Mesuré avec une carte-test de PRBS 223-1 @1244Mbps, JUJUBES ≤1×10-12.
4. Intérieurement C.A.-couplé.
Contour de paquet
Les dimensions sont dans les millimètres. Toutes les dimensions sont ±0.1mm sauf indication contraire. (Unité : millimètre)
