Détails sur le produit:
|
| Type: | double BIDI émetteur-récepteur de 2.5Gbps CSFP | Débit (GBP): | 2.488Gbps/2.488Gbps |
|---|---|---|---|
| Longueur d'onde de TX: | 2 x 1310nm | Longueur d'onde de RX: | 2 x 1490nm |
| Composant de LD/PD: | DFB+PIN | Transmission: | 20km |
| La température: | Message publicitaire | Mots-clés: | émetteur-récepteur 20km de 2.5G CSFP BIDI |
| Mettre en évidence: | 2.5Gbps CSFP,CSFP double BIDI,Émetteur-récepteur RX1490 |
||

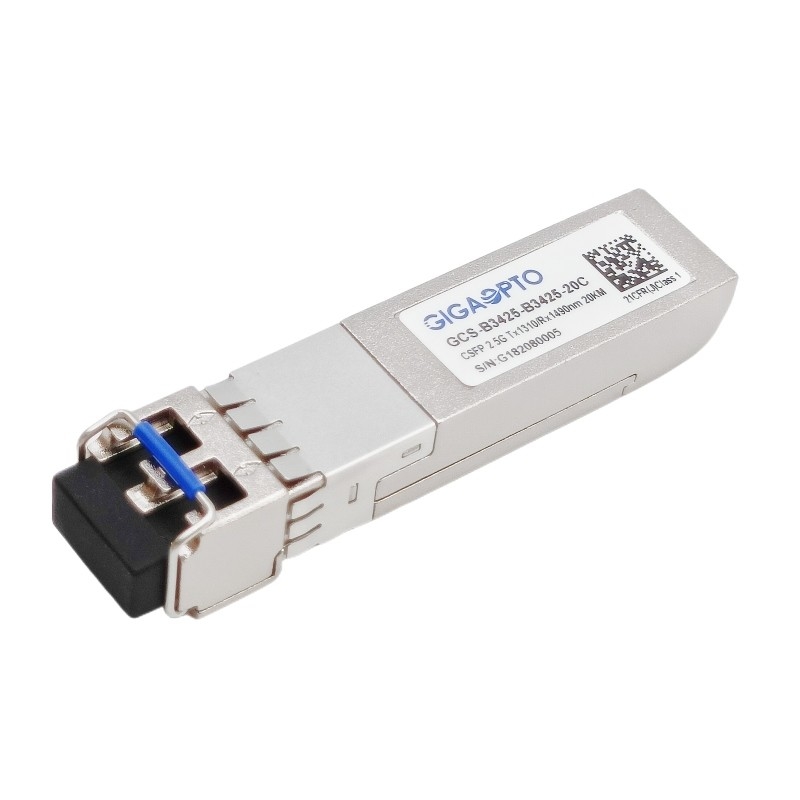

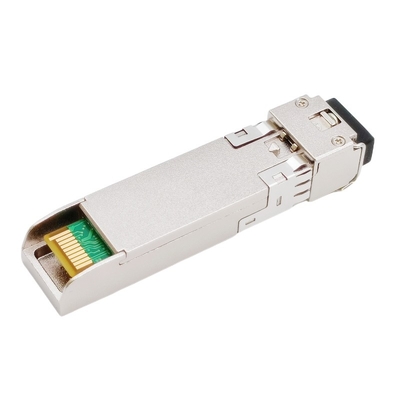

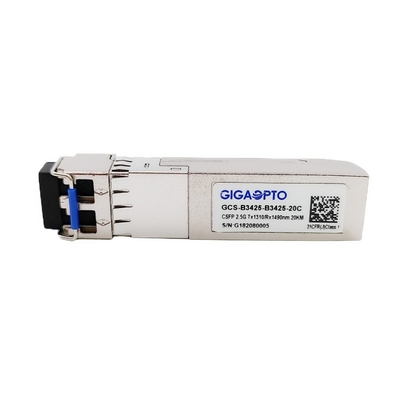

2.5Gbps CSFP conjuguent les DOM de l'émetteur-récepteur LC de BIDI 20km TX1310 RX1490
Description
Le GCS-B3425-B3425-20C est compatible avec l'option multisource que l'on peut brancher 2 d'accord de petit facteur de forme compact (CSFP) (MSA), fournit 2.488Gbps et transmission de 20km au-dessus de la fibre unimodale (SMF) utilisant une longueur d'onde de 1310nmTx/1490nmRx par l'intermédiaire d'un connecteur de LC. Il est avec le connecteur mâle de SFP 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'une interface d'I2C comme spécifiques dans MSA SFF-8472.
L'émetteur-récepteur se compose de l'unité optique bidirectionnelle d'émetteur-récepteur de 2 canaux avec cinq sections : le conducteur de LD, l'amplificateur limiteur, le moniteur diagnostique numérique, type de laser (le laser de DFB) et le détecteur photoélectrique de PIN.
La sortie optique peut être handicapée par une entrée de haut niveau de logique de TTL de débronchement de Tx, et le système peut également désactiver le module par l'intermédiaire d'I2C. Le défaut de Tx est fourni pour indiquer cette dégradation du laser. La perte de sortie du signal (visibilité directe) est fournie pour indiquer la perte d'un signal optique d'entrée de récepteur ou le statut de lien avec l'associé. Le système peut également obtenir l'information de la visibilité directe (ou le lien) /Disable/Fault par l'intermédiaire de l'accès de registre d'I2C. SFP conventionnel fonctionnera quand branché à C.A. - la prise de SFP, en même temps aucun dommages à C-SFP et à panneau de centre serveur si le module de C-SFP est branché à une prise conventionnelle de SFP
Caractéristiques
| Catégorie de produit | émetteur-récepteur de 2.5G CSFP | P/N | GCS-B3425-B3425-20C |
| Type de paquet | CSFP | Type | Double fibre BIDI |
| De débit binaire (GBP) | 2.488G/2.488G | Compte de ruelle | 2x (Tx/Rx) |
| Max Cable Length | 20km | Connecteur | Double LC |
| Longueur d'onde de TX | 2x 1310nm | Longueur d'onde de RX | 2x 1490nm |
| Tension d'alimentation électrique | +3.3V (typique) | Dissipation de puissance | ≤ 1.8W |
| Type de TX | DFB | Type de RX | PIN |
| TX de puissance de sortie | -5 | 0dBm | Sensibilité de RX | < -19dBm=""> |
| Rapport d'extinction | > 9dB | Saturation | > 0dBm |
| Optique-budget (DB) | 14dB | Diagnostic de Digital | Élément |
| Environnement | Opération : 0 à 70°C | Garantie | 36-month |
| Stockage : -40°C à 85°C | Moyenne des temps de bon fonctionnement | 1,000,000Hours | |
| Conformité | Gigabit Ethernet, MSA conforme | ||
Caractéristiques
Application
Caractéristiques électriques et optiques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | ||
| Émetteur | ||||||||
| Longueur d'onde de centre | λc | 1260 | 1310 | 1360 | nanomètre | |||
| Largeur spectrale (- 20dB) | σ | 1 | nanomètre | |||||
| Rapport latéral de suppression de mode | SMSR | 30 | DB | |||||
| De puissance de sortie moyen | Tacaud | -5 | 0 | dBm | 1 | |||
| Rapport d'extinction | ER | 9 | DB | |||||
| Temps optique de hausse/automne (20%~80%) | tr/tf | 0,16 | NS | |||||
| Différentiel d'oscillation d'entrée de données | VIN | 400 | 1800 | système mv | 2 | |||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | |||
|
Débronchement de TX |
Débronchement | 2,0 | Vcc | V | ||||
| Permettez | 0 | 0,8 | V | |||||
|
Défaut de TX |
Défaut | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Récepteur | ||||||||
| Longueur d'onde de centre | λc | 1470 | 1510 | nanomètre | ||||
| Sensibilité de récepteur | -19 | dBm | 3 | |||||
| Surcharge de récepteur | 0 | dBm | 3 | |||||
| La visibilité directe De-affirment | LOSD | -19 | dBm | |||||
| La visibilité directe affirment | LOSA | -30 | dBm | |||||
| Hystérésis de visibilité directe | 1 | 4 | DB | |||||
| Différentiel d'oscillation de sortie de données | Vout | 400 | 1800 | système mv | 4 | |||
|
Visibilité directe |
Haut | 2,0 | Vcc | V | ||||
| Le bas | 0,8 | V | ||||||
1. La puissance optique est lancée dans SMF.
2. Entrée de PECL, intérieurement C.A.-couplée et terminée.
3. Mesuré avec une carte-test de PRBS 223-1 @2488Mbps, JUJUBES ≤1×10-12.
4. Intérieurement C.A.-couplé.
