Détails sur le produit:
|
| Type: | émetteur-récepteur de 2.5Gbps CSFP | Débit binaire (GBP): | Double 2.5Gbps |
|---|---|---|---|
| Longueur d'onde de TX: | 2 x 1310nm | Longueur d'onde de RX: | 2 x 1550nm |
| Composant: | DFB+PIN | Portée: | 20km |
| LES DOM: | Soutenu | ||
| Mettre en évidence: | Émetteur-récepteur optique de CSFP BIDI,émetteur-récepteur optique de 20km BIDI,Double 2.5G CSFP |
||

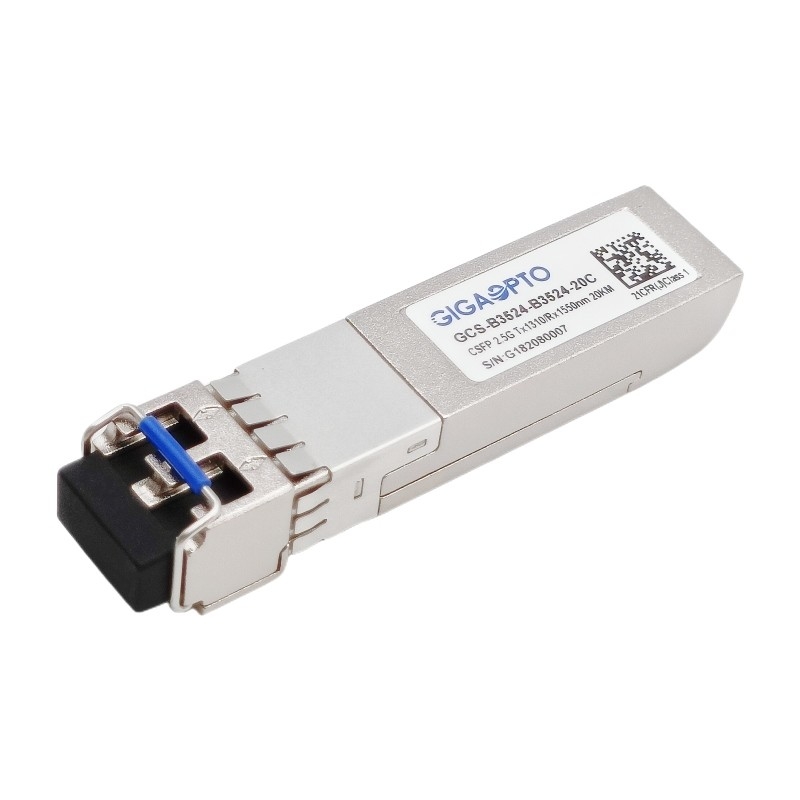

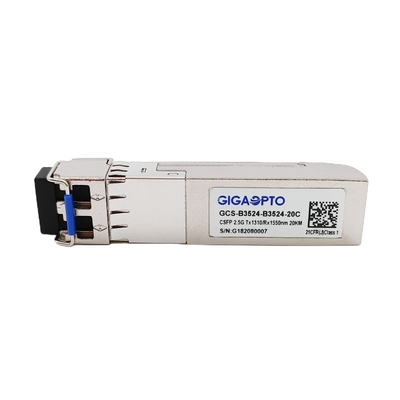

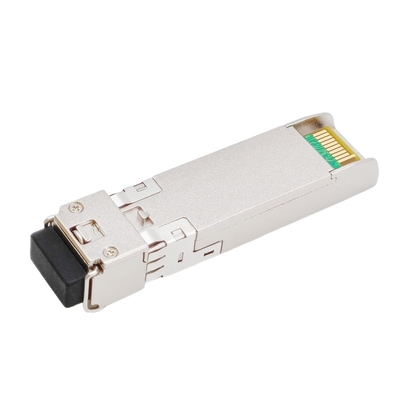

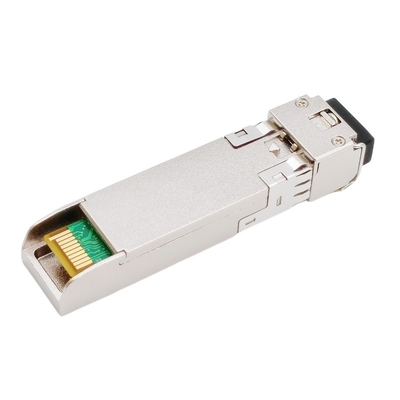

Les doubles DOM de l'émetteur-récepteur TX1310 RX1550 LC 20km de la fibre 2.5Gbps CSFP BIDI
Description
Le GCS-B3524-B3524-20C est compatible avec l'option multisource que l'on peut brancher 2 d'accord de petit facteur de forme compact (CSFP) (MSA), laissant établir deux liens distincts de Gigabit Ethernet, chacun qui actionne plus d'un câble à fibres optiques unimodal de la fibre (SMF), qui soutient la sortie 2.5Gbps avec une transmission maximum de 20km avec l'interface de LC.
Pour chaque ruelle de données distinctes cette unité d'émetteur-récepteur emploie un émetteur de bonne qualité de laser de DFB avec le fonctionnement à la longueur d'onde nominale 1310nm et à un récepteur de 1550nm PIN Photodiode. Tout le module répondre à des exigences de sécurité des lasers de la classe 1.
Il est avec le connecteur mâle de SFP 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'une interface d'I2C comme spécifiques dans MSA SFF-8472.
Caractéristiques
| Catégorie de produit | Émetteur-récepteur compact de SFP | P/N | GCS-B3524-B3524-20C |
| Paquet | CSFP | Type | Double-ruelle BIDI |
| Donnée-vitesse (GBP) | 2.488G/2.488G | Compte de ruelle | 2x (Tx/Rx) |
| Longueur de lien | 20km | Interface | Double LC |
| Longueur d'onde de centre de TX | 2x 1310nm | Longueur d'onde de centre de RX | 2x 1550nm |
| Tension d'alimentation électrique | +3.3V (typique) | Puissance | ≤ 1.8W |
| Type de LD | Laser de DFB | Type de palladium | PIN Photodiode |
| Puissance d'émetteur | -5 | 0dBm | Sensibilité de récepteur | < -19dBm=""> |
| Rapport d'extinction | > 8.2dB | Surcharge de récepteur | > 0dBm |
| Budget de puissance (DB) | 14dB | DOM/DDM | appui |
| Environnement | Opération : 0 à 70°C | Garantie | 36-month |
| Stockage : -40°C à 85°C | Poids | 30gram | |
| Conformité | Gigabit Ethernet, MSA conforme | ||
Caractéristiques
Application
Caractéristiques électriques et optiques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | ||
| Émetteur | ||||||||
| Longueur d'onde de centre | λc | 1260 | 1310 | 1360 | nanomètre | |||
| Largeur spectrale (- 20dB) | σ | 1 | nanomètre | |||||
| Rapport latéral de suppression de mode | SMSR | 30 | DB | |||||
| De puissance de sortie moyen | Tacaud | -5 | 0 | dBm | 1 | |||
| Rapport d'extinction | ER | 8,2 | DB | |||||
| Temps optique de hausse/automne (20%~80%) | tr/tf | 0,16 | NS | |||||
| Différentiel d'oscillation d'entrée de données | VIN | 400 | 1800 | système mv | 2 | |||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | |||
|
Débronchement de TX |
Débronchement | 2,0 | Vcc | V | ||||
| Permettez | 0 | 0,8 | V | |||||
|
Défaut de TX |
Défaut | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Récepteur | ||||||||
| Longueur d'onde de centre | λc | 1530 | 1570 | nanomètre | ||||
| Sensibilité de récepteur | -19 | dBm | 3 | |||||
| Surcharge de récepteur | 0 | dBm | 3 | |||||
| La visibilité directe De-affirment | LOSD | -19 | dBm | |||||
| La visibilité directe affirment | LOSA | -30 | dBm | |||||
| Hystérésis de visibilité directe | 1 | 4 | DB | |||||
| Différentiel d'oscillation de sortie de données | Vout | 400 | 1800 | système mv | 4 | |||
|
Visibilité directe |
Haut | 2,0 | Vcc | V | ||||
| Le bas | 0,8 | V | ||||||
1. La puissance optique est lancée dans SMF.
2. Entrée de PECL, intérieurement C.A.-couplée et terminée.
3. Mesuré avec une carte-test de PRBS 223-1 @2488Mbps, JUJUBES ≤1×10-12.
4. Intérieurement C.A.-couplé.
