Détails sur le produit:
|
| Type: | émetteur-récepteur de SFP du contrat 2.5Gbps | Débit binaire (GBP): | 2.5Gbps/2.5Gbps |
|---|---|---|---|
| Longueur d'onde de TX: | 2 x 1550nm | Longueur d'onde de RX: | 2 x 1310nm |
| Laser/photodiode: | DFB+PIN | Distance: | 20km |
| LES DOM: | Soutenu | Mots-clés: | 2.5G rendent SFP 20km compact |
| Mettre en évidence: | 2.5Gbps contrat SFP,Double contrat SFP de BIDI,rx 1550nm du tx 1310nm |
||
les doubles BIDI DOM de l'émetteur-récepteur TX1550nm RX1310nm LC 20km de 2.5Gbps CSFP
Description

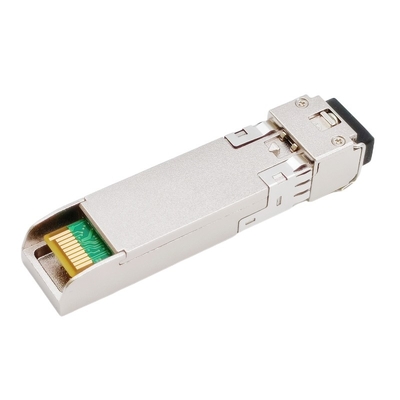

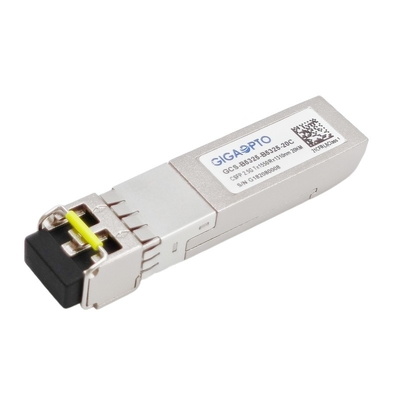

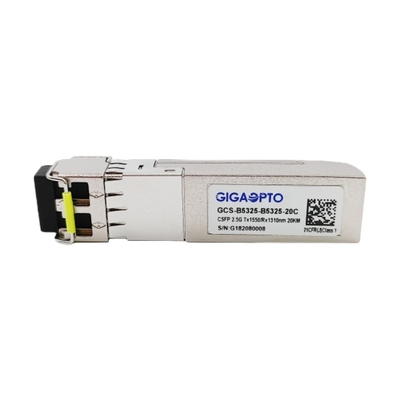

Le GCS-B5325-B5325-20C est un petit facteur de forme compact l'émetteur-récepteur que que l'on peut brancher de CSFP est spécifiquement conçu pour la haute performance a intégré deux liens bidirectionnels sur une fibre unimodale duplex.
Il est avec deux 1.25Gbps BOSA dans un paquet de SFP, pour chaque ruelle, il comporte avec un émetteur de bonne qualité de laser de 1550nm DFB et une photodiode extrêmement sensible de PIN 1310nm, une transmission maximum peut atteindre jusqu'à 20km au-dessus de la fibre de mode unitaire.
Il est avec le connecteur mâle de SFP 20 pour permettre la capacité chaude de prise. Les fonctions diagnostiques de Digital sont disponibles par l'intermédiaire d'une interface d'I2C comme spécifiques dans MSA SFF-8472.
L'émetteur-récepteur est entièrement compatible avec l'accord multisource compact de SFP (MSA) et CE/RoHS a délivré un certificat.
Caractéristiques
| Catégorie de produit | 2.5G contrat SFP | P/N | GCS-B5325-B5325-20C |
| Emballage | CSFP | Type | 2 BOSA dans un port de SFP |
| Donnée-vitesse (CH1/CH2)) | 2.488G/2.488G | Compte de ruelle | 2x (Tx/Rx) |
| Longueur de lien | 20km | Interface | Double LC |
| Longueur d'onde de centre de TX | 2x 1310nm | Longueur d'onde de centre de RX | 2x 1550nm |
| Tension d'alimentation électrique | +3.3V (typique) | Puissance | ≤ 1.8W |
| Type de LD | Laser de DFB | Type de palladium | PIN Photodiode |
| Puissance d'émetteur | -5 | 0dBm | Sensibilité de récepteur | < -19dBm=""> |
| Rapport d'extinction | > 8.2dB | Surcharge | > 0dBm |
| Budget de puissance (DB) | 14dB | DOM/DDM | appui |
| Environnement | Opération : 0 à 70°C | Garantie | 36-month |
| Stockage : -40°C à 85°C | Poids | 30gram | |
| Conformité | Gigabit Ethernet, MSA conforme | ||
Caractéristiques
Application
Caractéristiques électriques et optiques
| Paramètre | Symbole | Minute | Typique | Maximum | Unité | Notes | ||
| Émetteur | ||||||||
| Longueur d'onde de centre | λc | 1530 | 1550 | 1570 | nanomètre | |||
| Largeur spectrale (- 20dB) | σ | 1 | nanomètre | |||||
| Rapport latéral de suppression de mode | SMSR | 30 | DB | |||||
| De puissance de sortie moyen | Tacaud | -5 | 0 | dBm | 1 | |||
| Rapport d'extinction | ER | 8,2 | DB | |||||
| Temps optique de hausse/automne (20%~80%) | tr/tf | 0,16 | NS | |||||
| Différentiel d'oscillation d'entrée de données | VIN | 400 | 1800 | système mv | 2 | |||
| Impédance différentielle d'entrée | ZIN | 90 | 100 | 110 | Ω | |||
|
Débronchement de TX |
Débronchement | 2,0 | Vcc | V | ||||
| Permettez | 0 | 0,8 | V | |||||
|
Défaut de TX |
Défaut | 2,0 | Vcc | V | ||||
| Normale | 0 | 0,8 | V | |||||
| Récepteur | ||||||||
| Longueur d'onde de centre | λc | 1290 | 1330 | nanomètre | ||||
| Sensibilité de récepteur | -19 | dBm | 3 | |||||
| Surcharge de récepteur | 0 | dBm | 3 | |||||
| La visibilité directe De-affirment | LOSD | -19 | dBm | |||||
| La visibilité directe affirment | LOSA | -30 | dBm | |||||
| Hystérésis de visibilité directe | 1 | 4 | DB | |||||
| Différentiel d'oscillation de sortie de données | Vout | 400 | 1800 | système mv | 4 | |||
|
Visibilité directe |
Haut | 2,0 | Vcc | V | ||||
| Le bas | 0,8 | V | ||||||
1. La puissance optique est lancée dans SMF.
2. Entrée de PECL, intérieurement C.A.-couplée et terminée.
3. Mesuré avec une carte-test de PRBS 223-1 @2488Mbps, JUJUBES ≤1×10-12.
4. Intérieurement C.A.-couplé.
Carte mémoire diagnostique de Digital
Les émetteurs-récepteurs fournissent le contenu périodique de mémoire d'identification et les informations diagnostiques au sujet des conditions de fonctionnement actuelles par l'interface série à 2 fils (câble coaxial, SDA).
L'information diagnostique avec le calibrage interne ou le calibrage externe tout sont mis en application, y compris la surveillance reçue de puissance, la surveillance transmise de puissance, la surveillance actuelle de polarisation, la surveillance de tension d'alimentation et le contrôle de température.
La zone d'information spécifique diagnostique numérique de carte mémoire définit en tant que. A0h/A2h suivant pour Channel1 B0h/B2h pour Channel2
