Détails sur le produit:
|
| longueur d'onde: | 1270nm à 1610nm | Tension d'opération: | 1.2V |
|---|---|---|---|
| Erreur de cheminement: | -1,5 | DB 1,5 | Courant de seuil: | 8mA |
| Puissance d'accouplement de fibre: | 1.5mW | Courant de moniteur: | 500uA |
| Mettre en évidence: | Montage partiel optique de CWDM,Montage partiel optique de TOSA,montage partiel 1270nm optique |
||

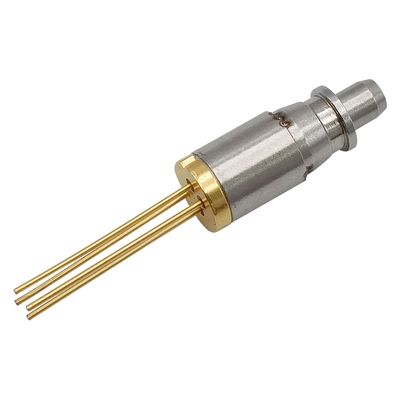

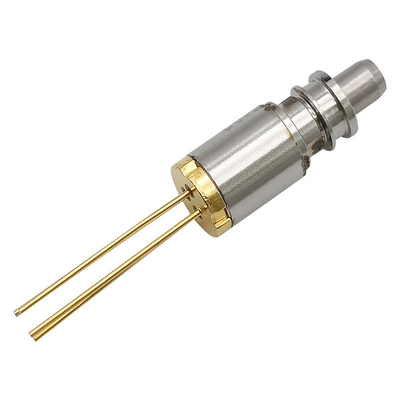

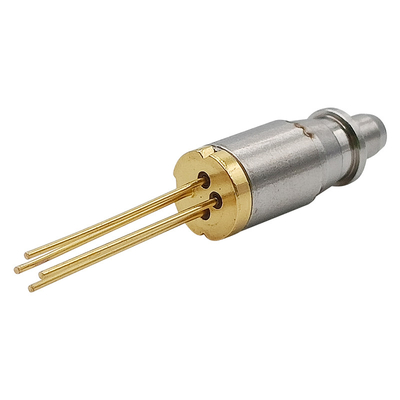

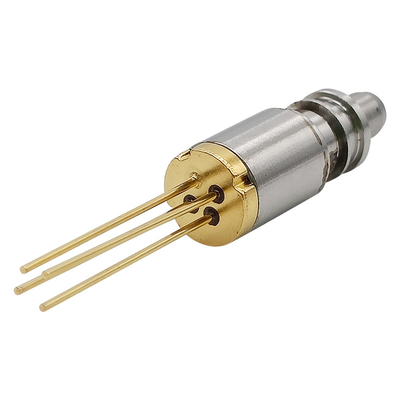

CWDM DFB LC TOSA 1.25G 2.5G 10G 1270nm à 1610nm
Description :
Les séries de TOSA-Cxxxx-DFB-10G-LC sont des modules de diode laser de 1550nm InGaAsP/INP MQW-DFB conçus pour les systèmes de communication optiques de fibre. Ces modules sont montage partiel optique d'émetteur avec la basse performance actuelle et haute de seuil à température élevée, idéalement appropriée pour faire court pour atteindre les applications, débits de 155M à 2.5G avec un isolant intégré à l'intérieur.
Une diode laser est montée dans un paquet coaxial de φ5.6mm intégré avec un palladium de moniteur d'InGaAs, une fibre-souche unimodale et une douille fendue pour le connecteur optique avec l'olive de φ1.25mm. Et nous pouvons également fournir deux types de connecteur de couverture de fibre-souche.
L'information de commande : (Version standard *Note1)
| Numéro de la pièce. | Connecteur Type |
Débit | Pin Type | Puissance | λ *Note2 (nanomètre) |
Isolant |
| GTT-TOSA21BD1533G2 | 2 | 1.25G | LD-Pin-2 | 15 | 1330 | Double étape |
| GTT-TOSA22BD2544G | 2 | 2.5G | LD-Pin-2 | 25 | 1440 | Étape unique |
| GTT-TOSA22BD2555G2 | 2 | 2.5G | LD-Pin-2 | 25 | 1550 | Double étape |
| GTT-TOSA22BD1561G | 2 | 2.5G | LD-Pin-2 | 15 | 1610 | Étape unique |
*Note1 : Pour plus d'information de commande, référez-vous svp les ventes de nomenclature et de contact OSM.
*Note2 : Pour la longueur d'onde détaillée de CWDM, référez-vous svp la table suivante.
Capacités absolues
| Paramètre | Symbole | Estimations | Unité |
| Température de stockage | Tstg | -40~+85 | ℃ |
| Température de carter fonctionnante | Dessus | 0~+70 | ℃ |
| Actuel en avant (LD) | IFD | 150 | mA |
| Tension inverse (LD) | VrL | 2 | V |
| Tension inverse (palladium) | VrP | 20 | V |
| Actuel inverse (palladium) | IrP | 2 | mA |
| La température de soudure (<10s> | Stemp | 260 | ℃ |
Caractéristiques électriques et optiques :
(Pf=1.5mW, SMF (9.5/125µm), Tc=+25°C, sauf indication contraire.)
| Paramètre | Symbole | Condition | Mn. | Type. | Maximum. | Unité |
| Courant de seuil | Ith | Onde entretenue | — | 8 | 15 | mA |
| Puissance d'accouplement de fibre | PF | Onde entretenue, If=Ith+20mA | 1 | 1,5 | 2,5 | mW |
| Tension d'opération | Vf | Onde entretenue, Tc=0~+70 | — | 1,2 | 1,6 | V |
| Efficacité de pente | Se | Onde entretenue, moyenne (Ith à Ith+20mA) | 0,05 | 0,14 | mW/mA | |
| Longueur d'onde maximale | λp | Onde entretenue | (*3) | nanomètre | ||
|
La température de longueur d'onde Coefficients |
— | Onde entretenue, Tc=0~+70°C | 0,1 | nm/℃ | ||
|
Suppression latérale de mode rapport |
SSR | Onde entretenue, Tc=0~+70 | 35 | 40 | DB | |
| Temps de montée | TR |
Ib=Ith, 20-80%, Tc=0~+70 |
— | 0,05 | NS | |
| Temps de chute | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | NS |
| Erreur de cheminement | ΔPf |
Prise Im (@Pf=0.16mW (25°C) Onde entretenue, Tc=0~+70 |
-1,5 | — | 1,5 | DB |
| Courant de moniteur | Im |
Onde entretenue, VrP=5V, Tc=0~+70 |
100 | 500 | 900 | uA |
| Courant d'obscurité de moniteur | Identification | VrP=5V | — | — | 10 | Na |
| Capacité de moniteur | C | VrP=5V, f=1MHz | — | 10 | 20 | PF |
| Répétabilité de connecteur | — | -1 | — | 1 | DB | |
|
Isolement optique |
— | Étape unique | 30 |
DB |
||
| — | Double étape | 40 | ||||
Série de paquet de TOSA :
