Détails sur le produit:
|
| Actuel en avant (LD): | 150mA | Tension inverse (LD): | 2V |
|---|---|---|---|
| Tension inverse (palladium): | 20V | Actuel inverse (palladium): | 2mA |
| Courant de seuil: | 8mA | Puissance d'accouplement de fibre: | 1.5mW |
| Mettre en évidence: | Montage partiel optique de TOSA,Montage partiel optique de LC,montage partiel optique de l'émetteur 10G |
||
CSAD Datatelecom de SONET de vidéo du point de gel DFB 1.25G 2.5G 3G 10G de LC TOSA 1310nm 1550nm
Description :
Les séries de TOSA-1310-FP-3G-LC-10km sont des modules de diode laser de 1310nm InGaAsP/INP MQW-DFB conçus pour les systèmes de communication optiques de fibre. Ces modules sont montage partiel optique d'émetteur avec la basse performance actuelle et haute de seuil à température élevée, idéalement appropriée pour faire court pour atteindre des applications des débits de 155M à 2.5G.

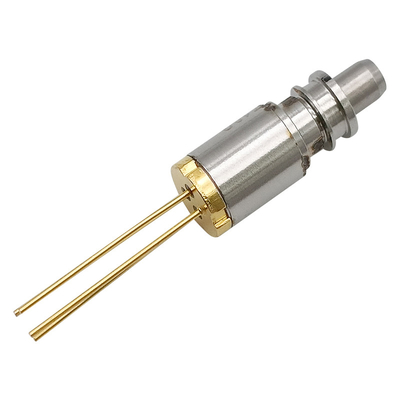

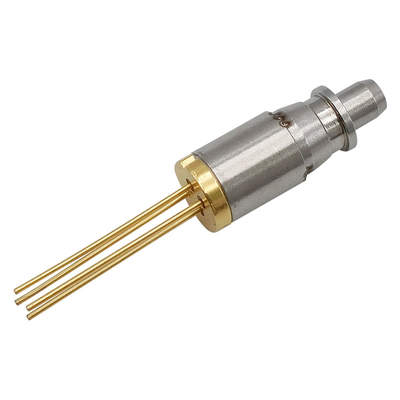

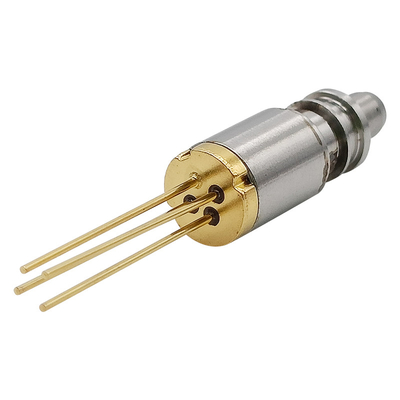

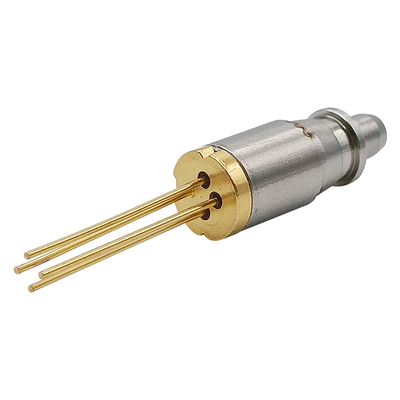

Une diode laser est montée dans un paquet coaxial de Ǿ5.6mm intégré avec un palladium de moniteur d'InGaAs, une fibre-souche unimodale et une douille fendue pour le connecteur optique avec l'olive de Ǿ1.25mm. Et nous pouvons également fournir deux types de connecteur de couverture de fibre-souche. On est isolée en céramique, l'autre n'est pas isolé. Cependant, le connecteur optique avec Ǿ2.92mm est en céramique et la couverture de fibre-souche est isolée.
L'information de commande :
| Numéro de la pièce. | Type de connecteur | Pin Type | Puissance | Débit | Isolant |
| OSML-TOSA21BD013 | 2 | LD-Pin-2 | 01 | 1.25G | Aucun |
| OSML-TOSA22BD023G | 2 | LD-Pin-2 | 02 | 2.5G | Étape unique |
*Note1 : Pour plus d'information de commande, référez-vous svp la nomenclature et contactez-nous.
Capacités absolues :
| Paramètre | Symbole | Estimations | Unité |
| Température de stockage | Tstg | -40~+100 | ℃ |
| Température de carter fonctionnante | Dessus | -40~+85 | ℃ |
| Actuel en avant (LD) | IFD | 150 | mA |
| Tension inverse (LD) | VrL | 2 | V |
| Tension inverse (palladium) | VrP | 20 | V |
| Actuel inverse (palladium) | IrP | 2 | mA |
| La température de soudure (<10s> | Stemp | 260 | ℃ |
*Note : Dépasser des n'importe quelles de ces valeurs peut détruire le dispositif immédiatement.
Caractéristiques électriques et optiques :
(Pf=1mW, SMF (9.5/125µm), Tc=+25°C, sauf indication contraire.)
| Paramètre | Symbole | Condition | Mn. | Type. | Maximum. | Unité |
| Courant de seuil | Ith | Onde entretenue | — | 8 | 15 | mA |
| Puissance d'accouplement de fibre | PF | Onde entretenue, If=Ith+20mA | 1 | 1,5 | 2,5 | mW |
| Tension d'opération | Vf | Onde entretenue, Tc=-40~+85℃ | — | 1,2 | 1,6 | V |
| Efficacité de pente | Se | Onde entretenue, moyenne (Ith à Ith+20mA) | 0,05 | 0,14 | mW/mA | |
|
Longueur d'onde maximale |
λp |
Onde entretenue | 1290 | 1310 | 1330 | nanomètre |
| Onde entretenue, Tc=-40~+85°C | 1265 | 1355 | ||||
|
Suppression latérale de mode rapport |
SSR | Onde entretenue, Tc=-40~+85°C | 35 | 40 | DB | |
| Temps de montée | TR |
Ib=Ith, 20-80%, Tc=-40~+85°C |
— | 0,05 | NS | |
| Temps de chute | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | NS |
| Erreur de cheminement | ΔPf |
Prise Im (@Pf=0.16mW (25°C)) Onde entretenue, Tc=-40~+85°C |
-1,5 | — | 1,5 | DB |
| Courant de moniteur | Im |
Onde entretenue, VrP=5V, Tc=-40~+85°C |
100 | 500 | 900 | uA |
| Courant d'obscurité de moniteur | Identification | VrP=5V | — | — | 10 | Na |
| Capacité de moniteur | C | VrP=5V, f=1MHz | — | 10 | 20 | PF |
| Répétabilité de connecteur | — | -1 | — | 1 | DB | |
|
Isolement optique |
— |
Étape unique | 30 |
DB |
||
| Double étape | 40 |
Série de paquet de TOSA :
Pin Assignment :
